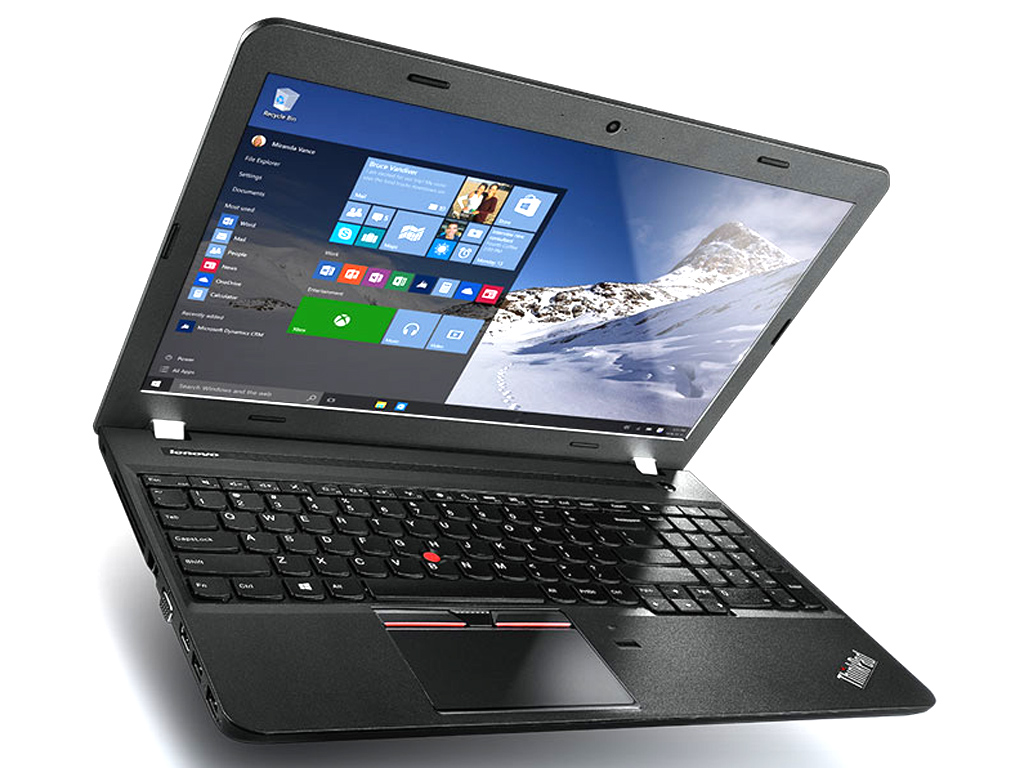

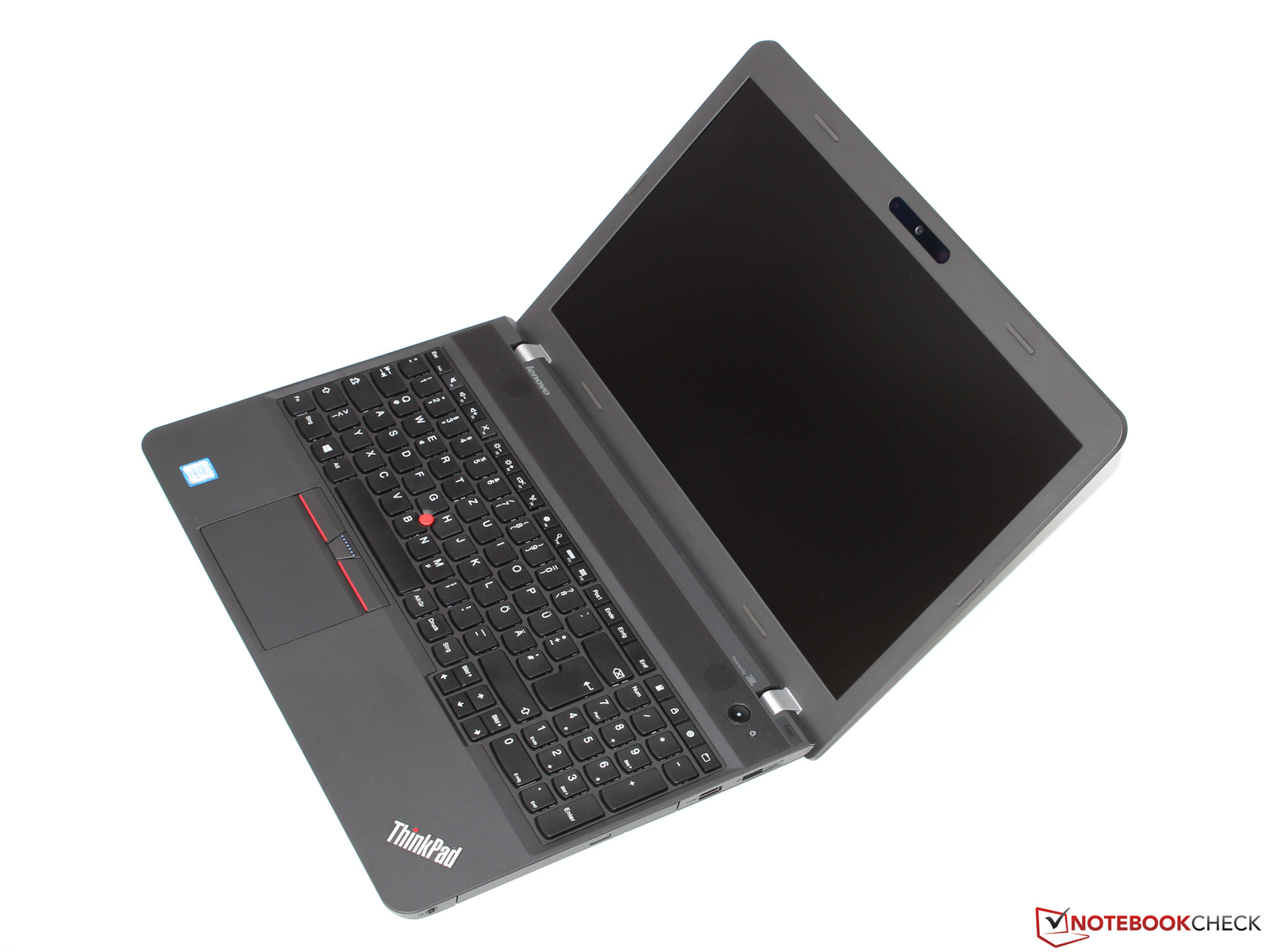

Test Lenovo ThinkPad E560 (Core i7, Radeon R7 M370) Notebook

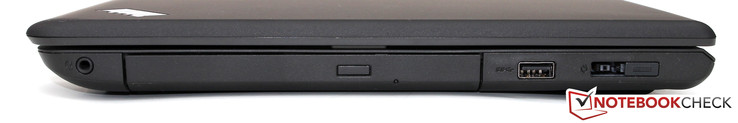

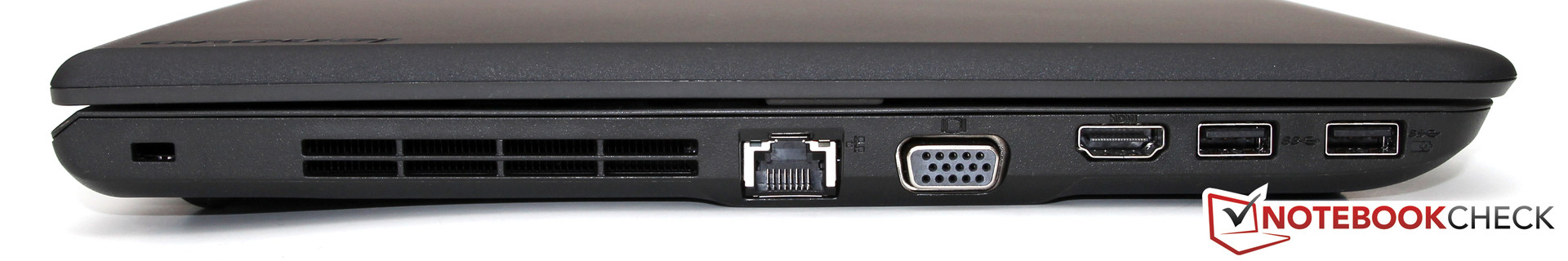

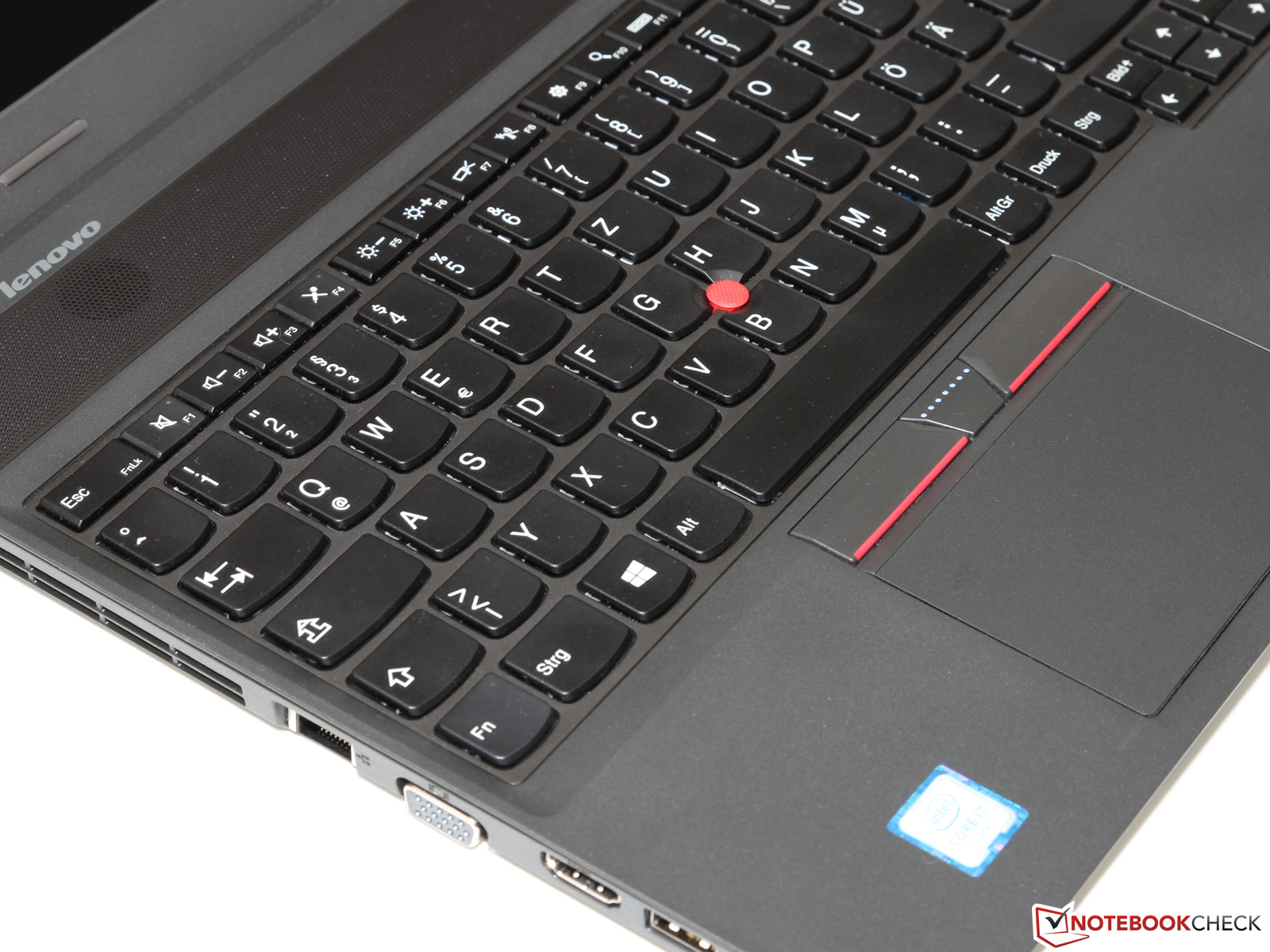

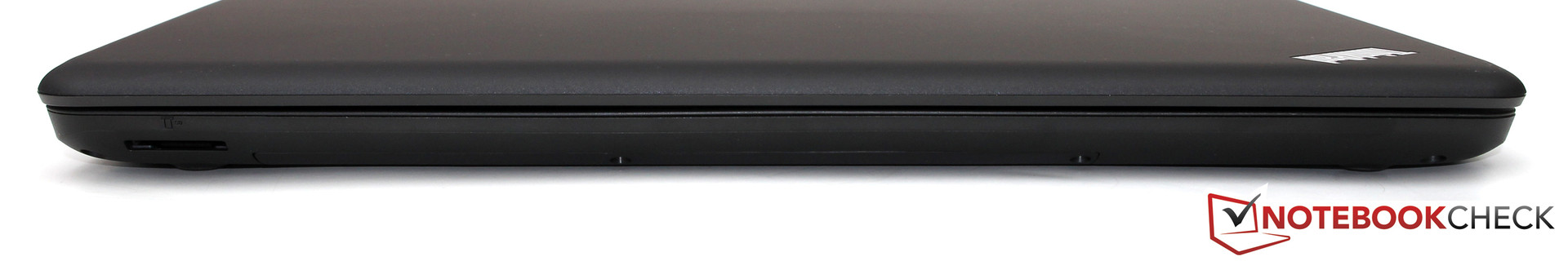

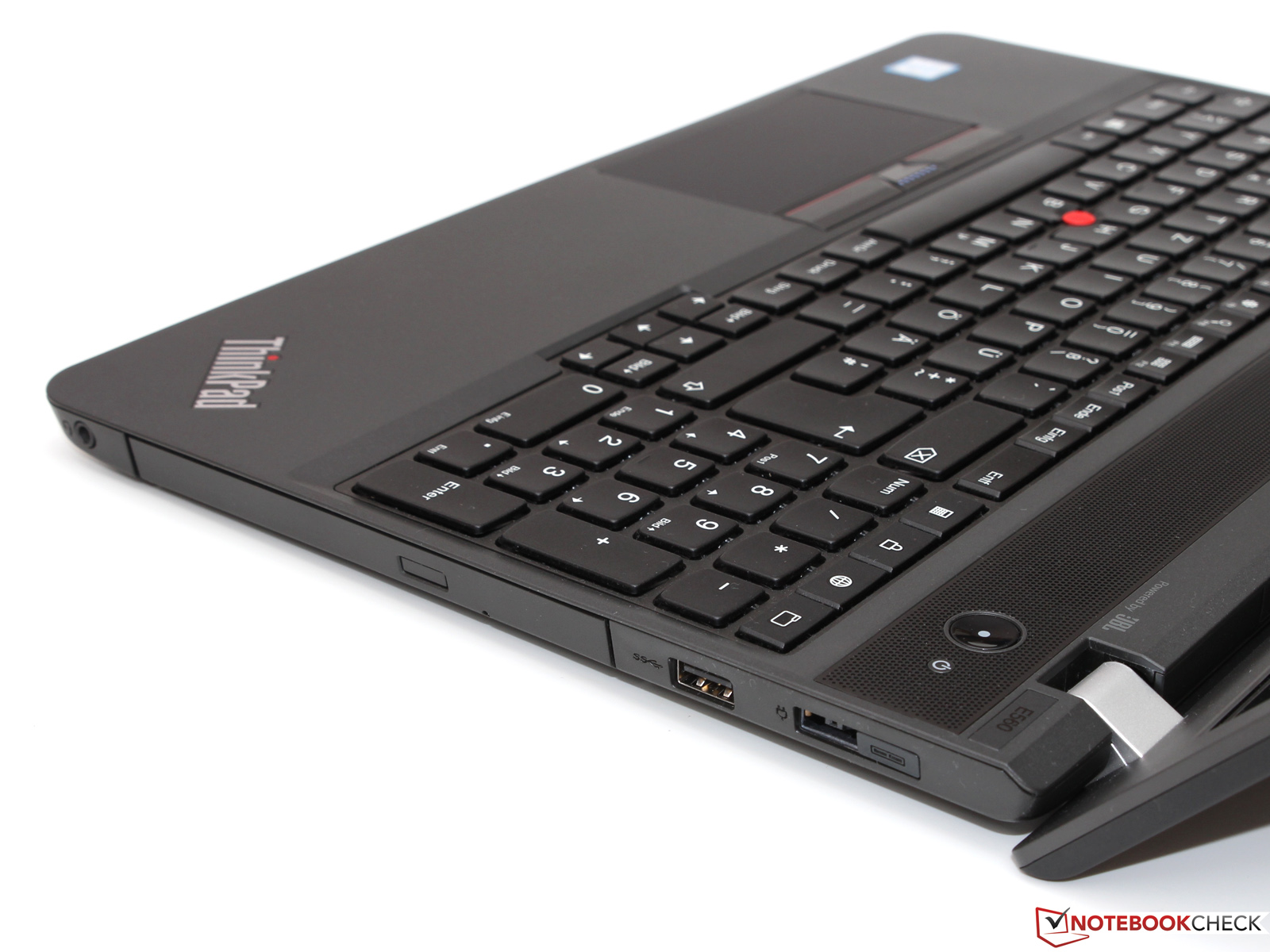

Abgesehen davon, dass Lenovo den letzten USB-2.0-Port durch eine modernere USB-3.0-Buchse (von denen es nun insgesamt drei gibt) ersetzt hat, gleicht das Anschlussfeld exakt dem des Vorgängers. Zusammen mit HDMI 1.4b (max. 4K @ 30 Hz), VGA, Gbit-LAN sowie Headset-Buchse sollte das E560 so für die meisten Anwendungsfälle gerüstet sein. Optional kann der Nutzer eine zusätzliche Docking-Station für Lenovos OneLink-Schnittstelle erwerben, die eine Reihe weiterer USB-, Display- und Netzwerkanschlüsse bereitstellt. Je nach Modell belaufen sich die Kosten hierfür auf etwa 100 (OneLink Dock) respektive 150 Euro (OneLink Dock Pro inkl. DisplayPort-Ausgang).

Das neue Funkmodul vom Typ Intel Wireless-AC 3165 unterstützt nun auch Bluetooth 4.2, unterscheidet sich ansonsten aber kaum vom älteren Wireless-AC 3160. Der WLAN-Support umfasst sämtliche aktuelle Standards im 2,4- und 5-GHz-Band, allerdings beherrscht der Adapter weiterhin lediglich Single-Stream-Übertragungen und bleibt somit auf maximal 433 Mbit/s Bruttodatenrate im 802.11ac-Modus beschränkt. Dennoch erwies sich die Funkverbindung im Test als ausgesprochen stabil, reichweitenstark und performant, was durch eine hervorragende Nettogeschwindigkeit von 27 MB/s auf kurze Distanz (3 Meter Luftlinie, Router TP-Link Archer C7) belegt wird.

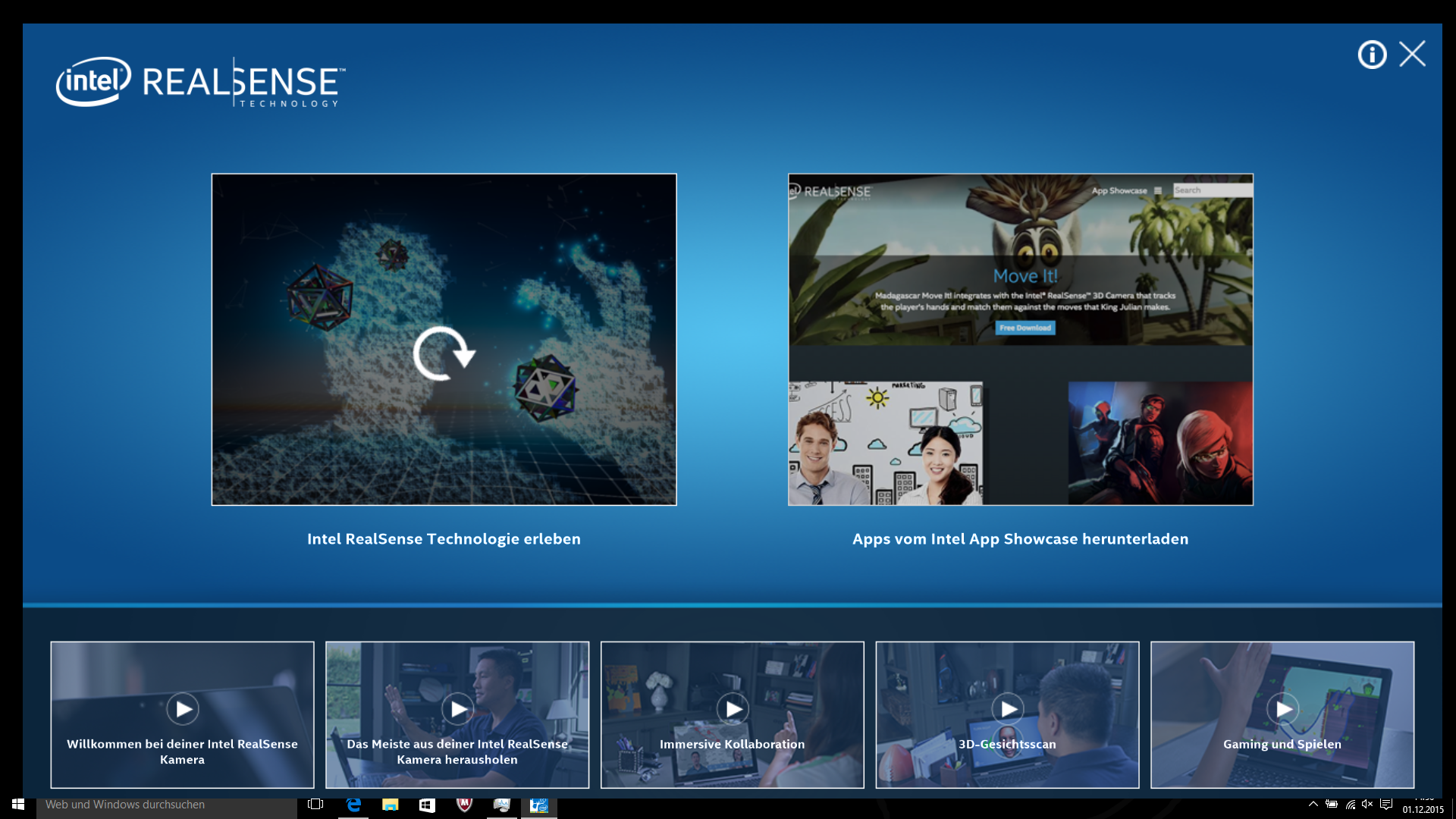

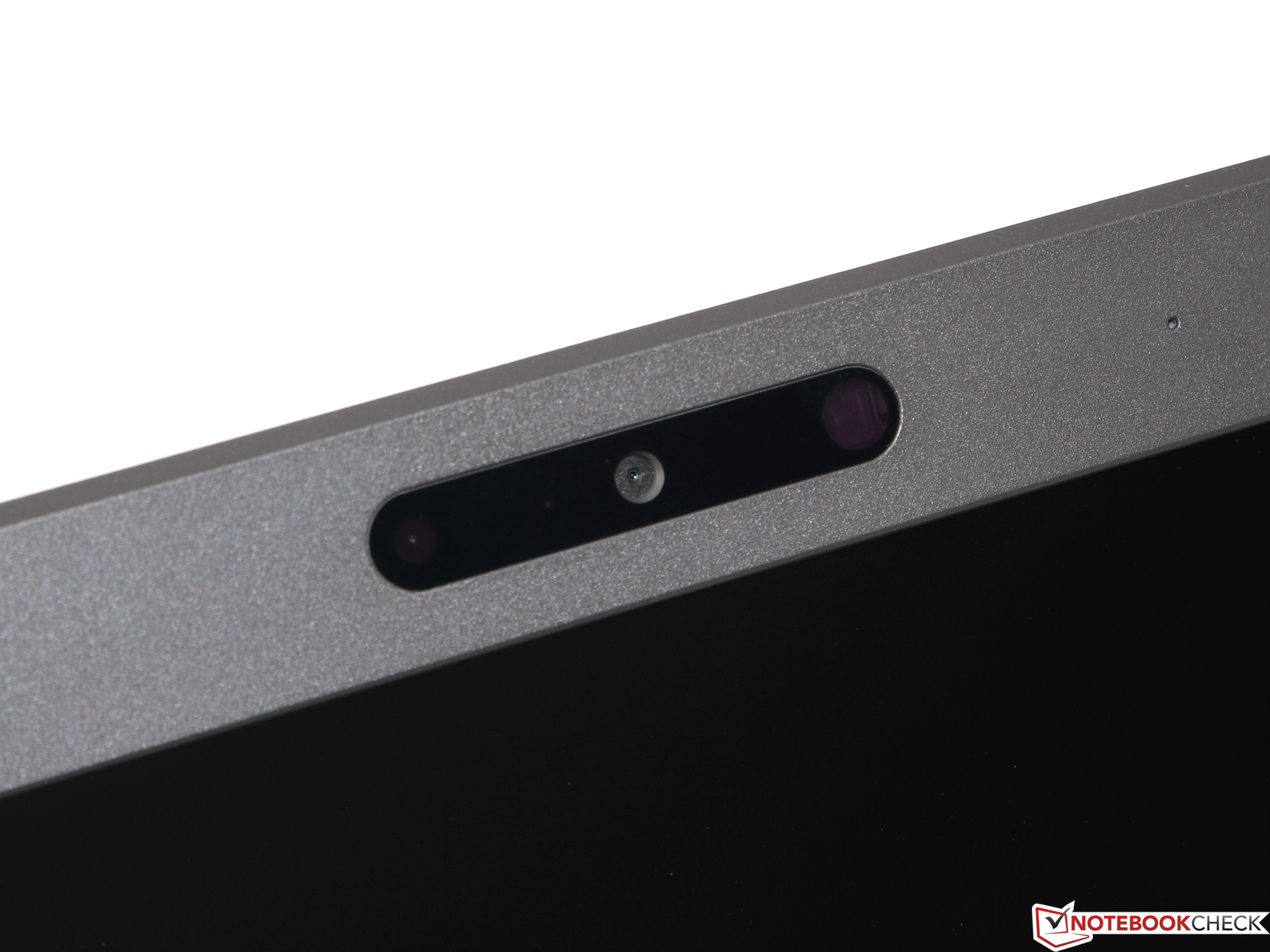

Statt einer normalen Webcam verfügt das ThinkPad über eine sogenannte Intel RealSense 3D-Kamera. Mit dieser lassen sich beispielsweise Spiele per Gesten steuern oder 3D-Gesichtsscans durchführen – zumindest theoretisch, denn abseits einer nett anzuschauenden Technologiedemo sind entsprechende Apps derzeit noch Mangelware. Einziger Anwendungsfall bleibt damit vorerst die Nutzung für Windows Hello, welches aus Sicherheitsgründen zwingend eine 3D-Kamera voraussetzt. Qualitativ hinterlässt der 1.080p-Sensor leider keinen besonders guten Eindruck und liefert ähnlich unscharfe und rauschende Fotos wie die sonst üblichen 0,9-Megapixel-Modelle ab. Immerhin erweist sich das zugehörige Array-Mikrofon als recht brauchbar und besticht mit klaren Sprachaufnahmen.

Sicherheit

Als eher Consumer-orientiertes Notebook verfügt das E560 zwar über ein TPM, lässt aber andere wichtige Features wie vPro-Support oder einen Fingerabdruckscanner vermissen. Erfreulicherweise nicht gestrichen wurde hingegen die Möglichkeit, Systemstart, Festplatte und/oder BIOS mittels Passwort abzusichern.

Zubehör

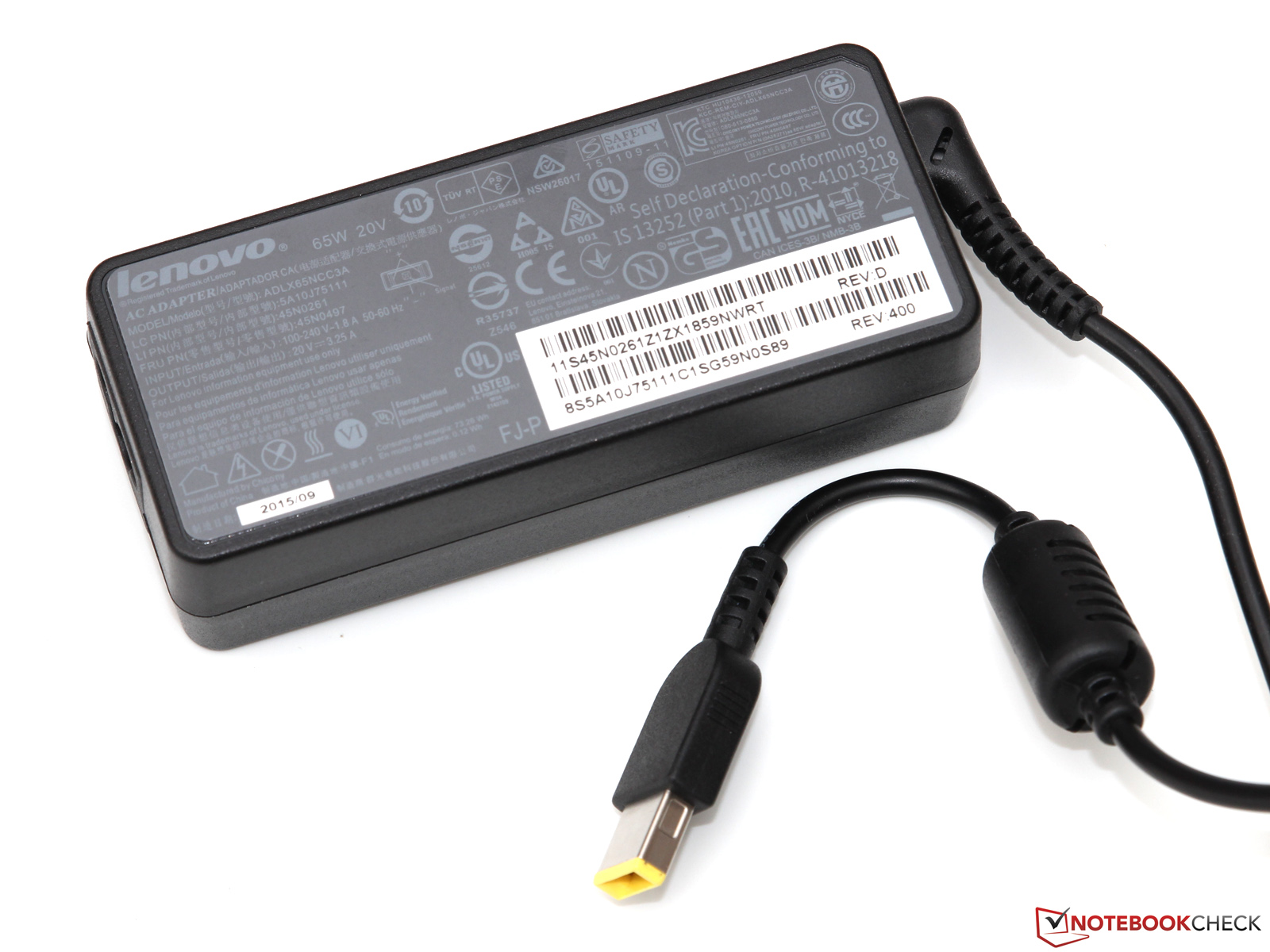

Abgesehen von der obligatorischen Schnellstartanleitung sowie einem passenden 65-Watt-Netzteil legt Lenovo dem ThinkPad keinerlei weiteres Zubehör bei. Softwareseitig erweist sich das vorinstallierte Windows 10 Home (64-Bit-Version) als recht aufgeräumt und weitestgehend frei von nervigen Test- und Werbeprogrammen. Als praktisches Werkzeug für die wichtigsten Systemeinstellungen liefert der Hersteller die "Lenovo Settings"-App mit, mittels derer sich beispielsweise diverse Energieoptionen modifizieren, Netzwerke verwalten oder der Zustand des Akkus überprüfen lassen.

Wartung

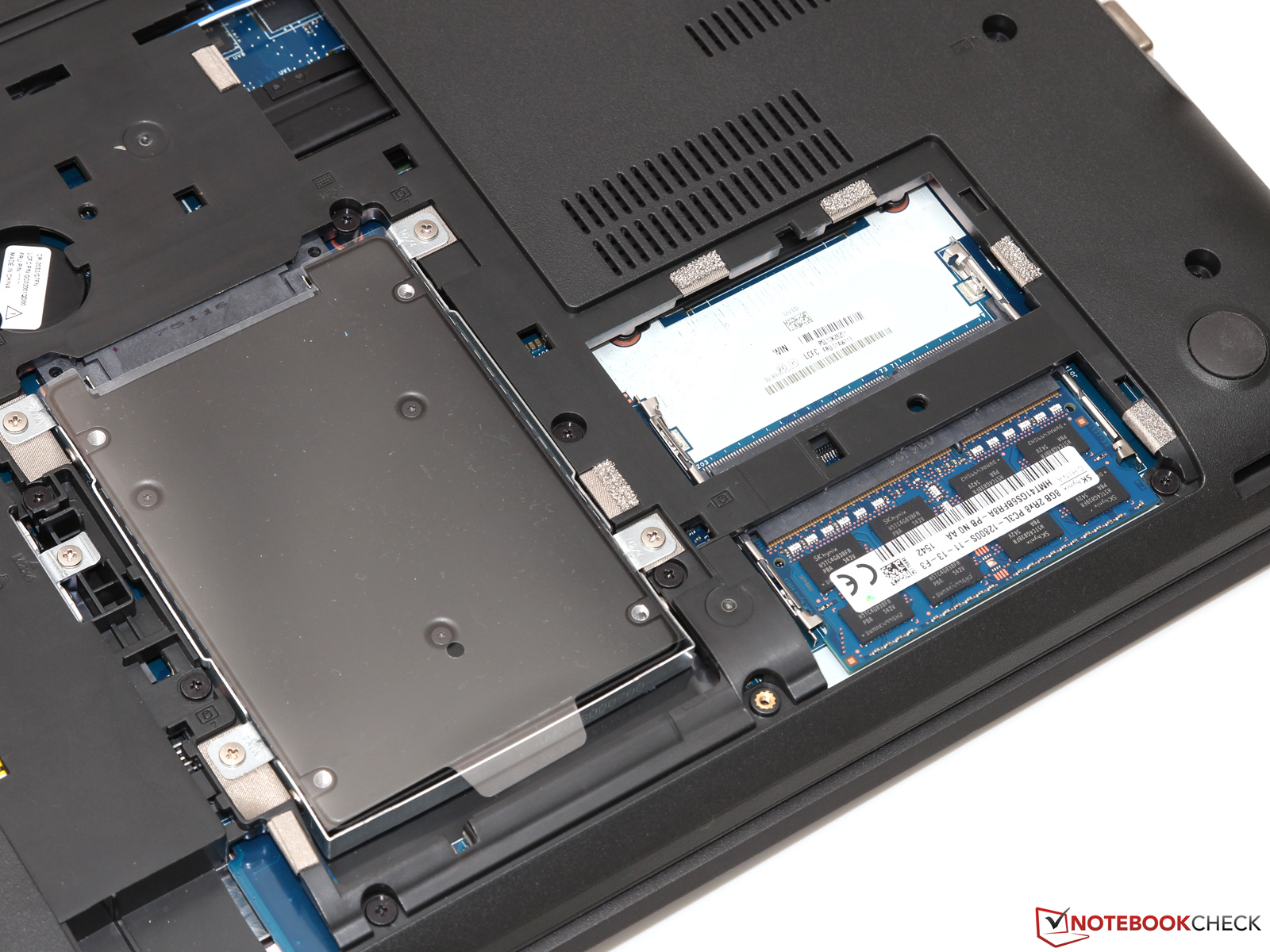

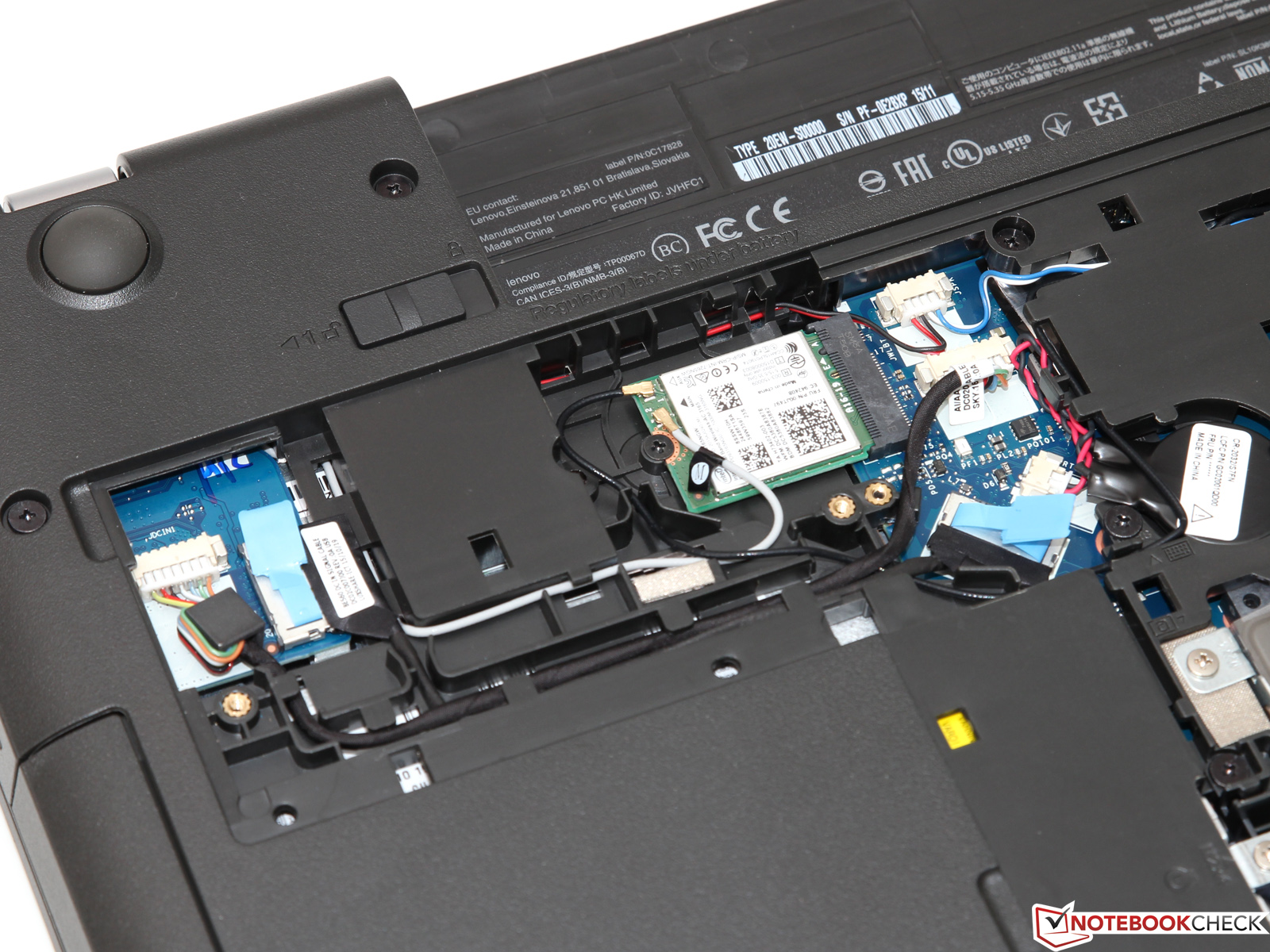

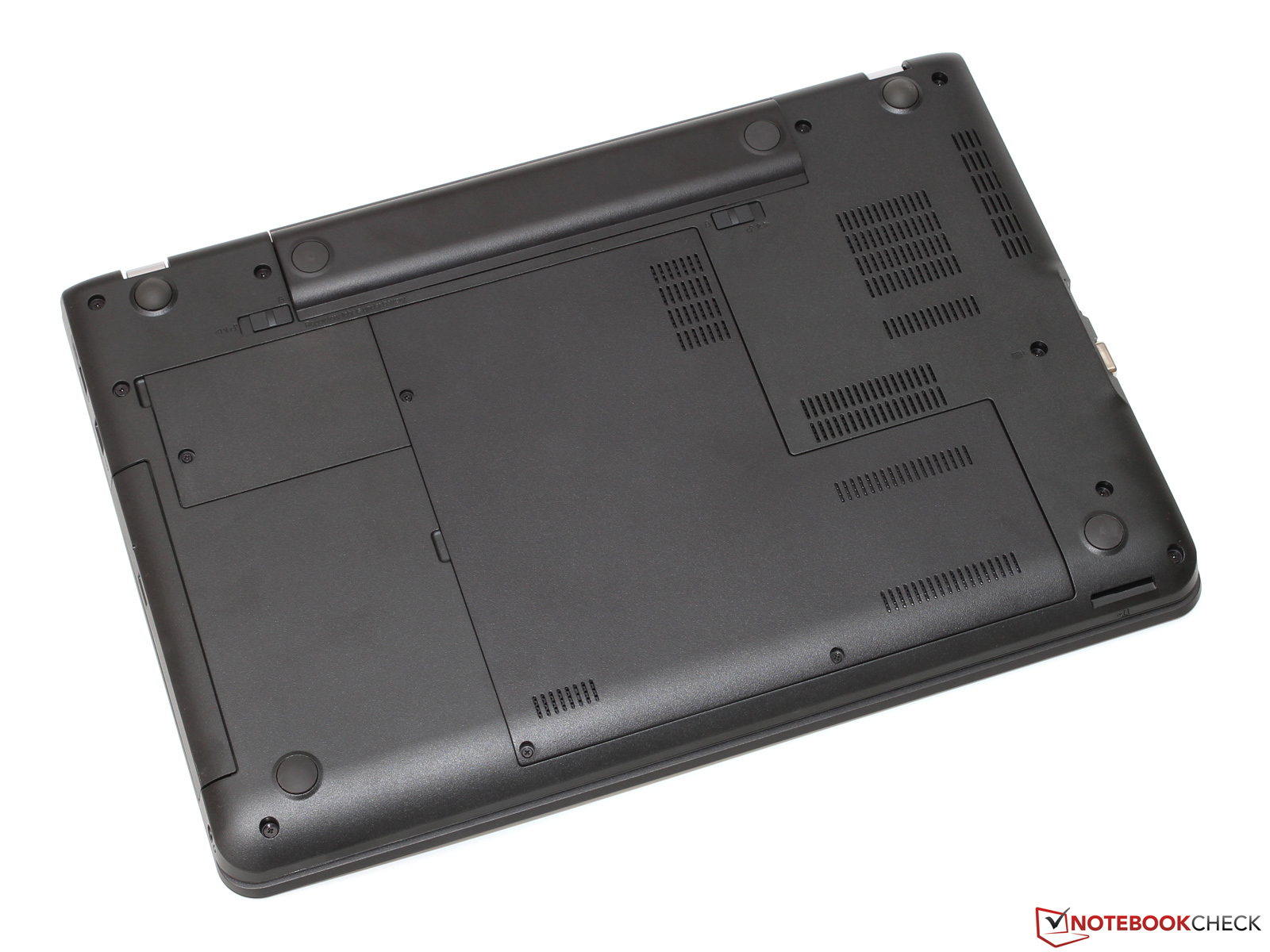

Nach dem Lösen von insgesamt vier Schrauben kann der Anwender die beiden Wartungsklappen öffnen und erlangt so Zugriff auf das WLAN-Modul, die beiden Arbeitsspeicherbänke (davon eine unbelegt) sowie das 2,5-Zoll-Laufwerk. Zur Reinigung von Lüfter und Kühlkörper müsste das Gerät noch weiter zerlegt werden, woran sich jedoch nur technisch versierte Nutzer wagen sollten. Ebenfalls schade: Mangels eines freien M.2-Slots besteht keine Möglichkeit, eine zusätzliche SSD oder eine Kombination aus SSD und HDD zu verbauen – das hat der Konkurrent HP beim ProBook 450 G3 besser gelöst.

Garantie

Im Gegensatz zu höherpreisigen ThinkPads, bei denen Lenovo üblicherweise 3 Jahre für die Qualität seines Produktes bürgt, kommt die E-Serie mit lediglich 12 Monaten Garantie (Bring-In Service) daher. Für etwa 35 Euro lässt sich die Laufzeit auf 2 Jahre (oder aber für 75 Euro auf 3 Jahre) verlängern, was in Relation zum Kaufpreis recht fair erscheint.

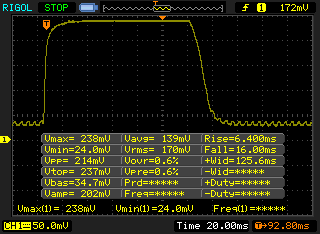

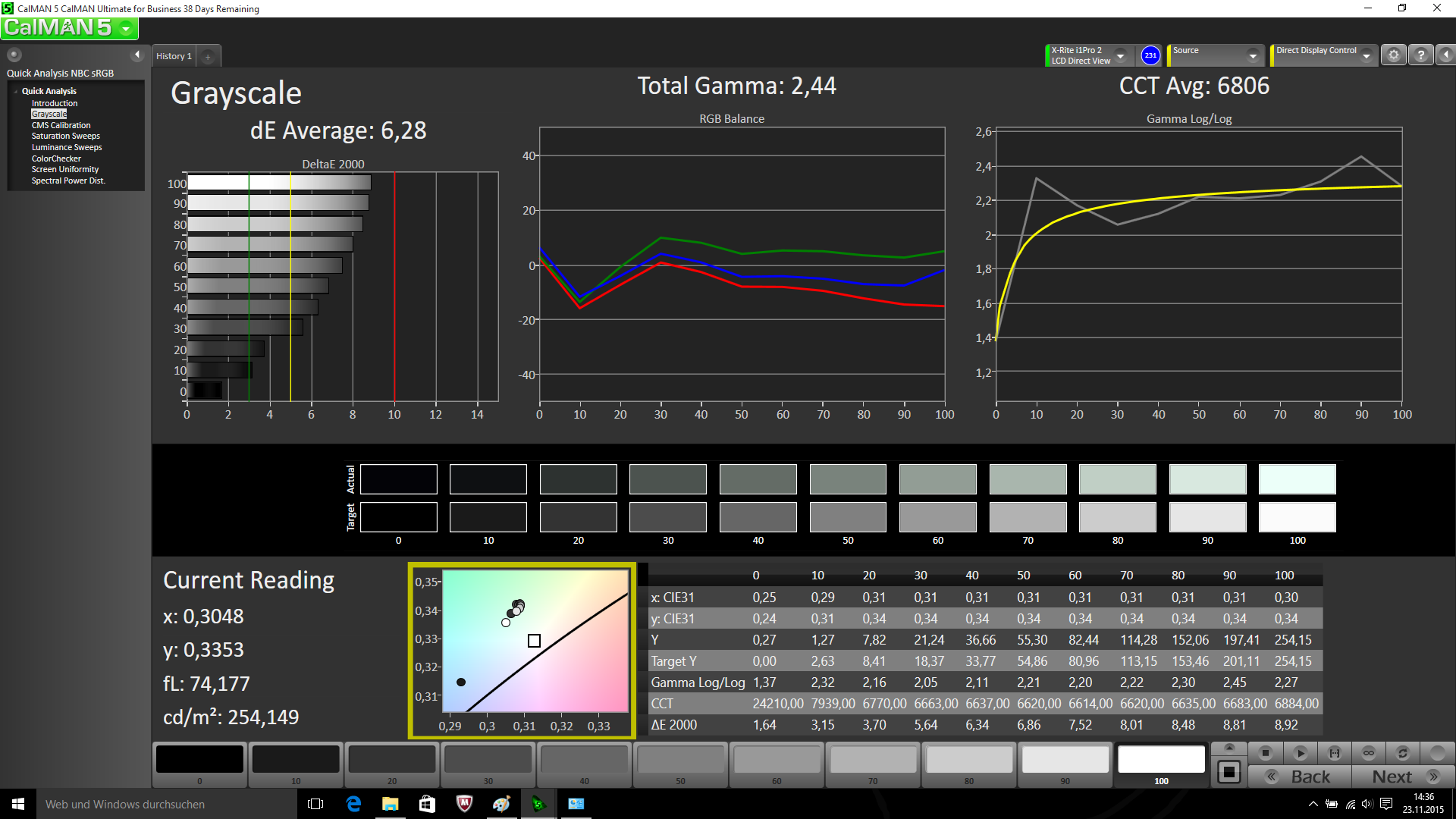

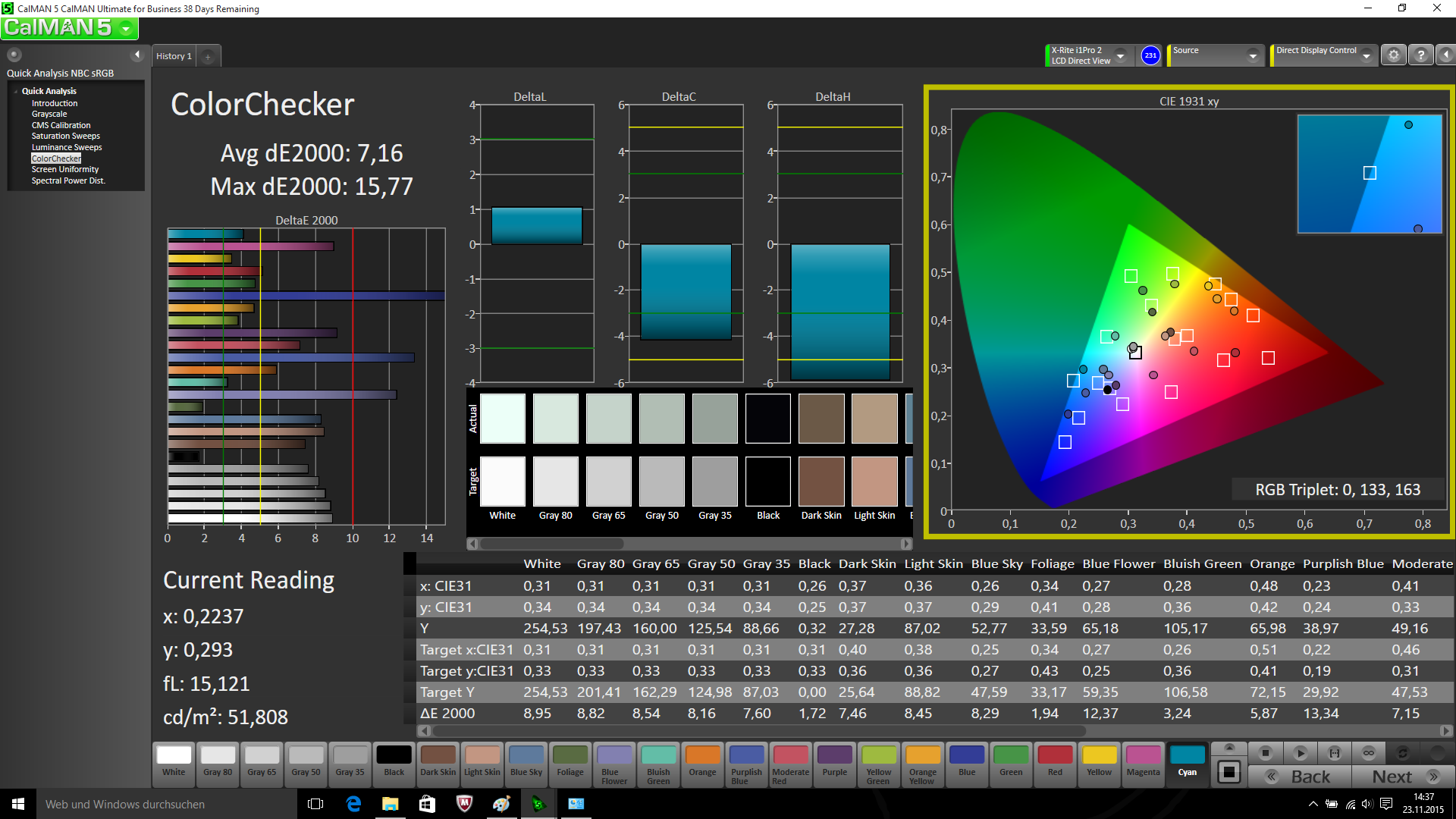

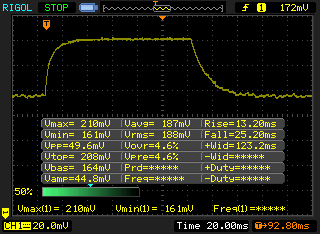

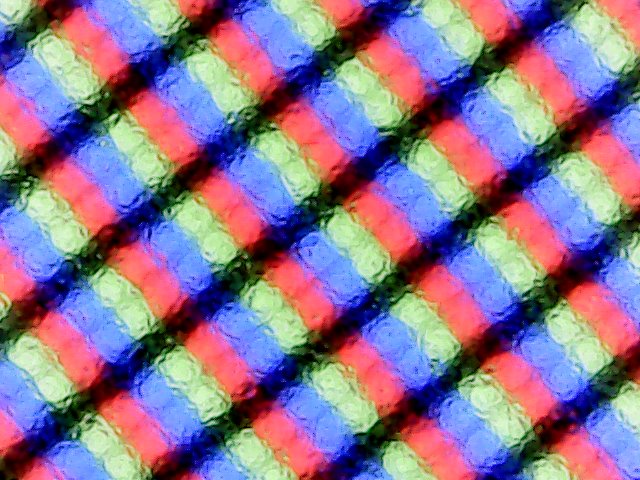

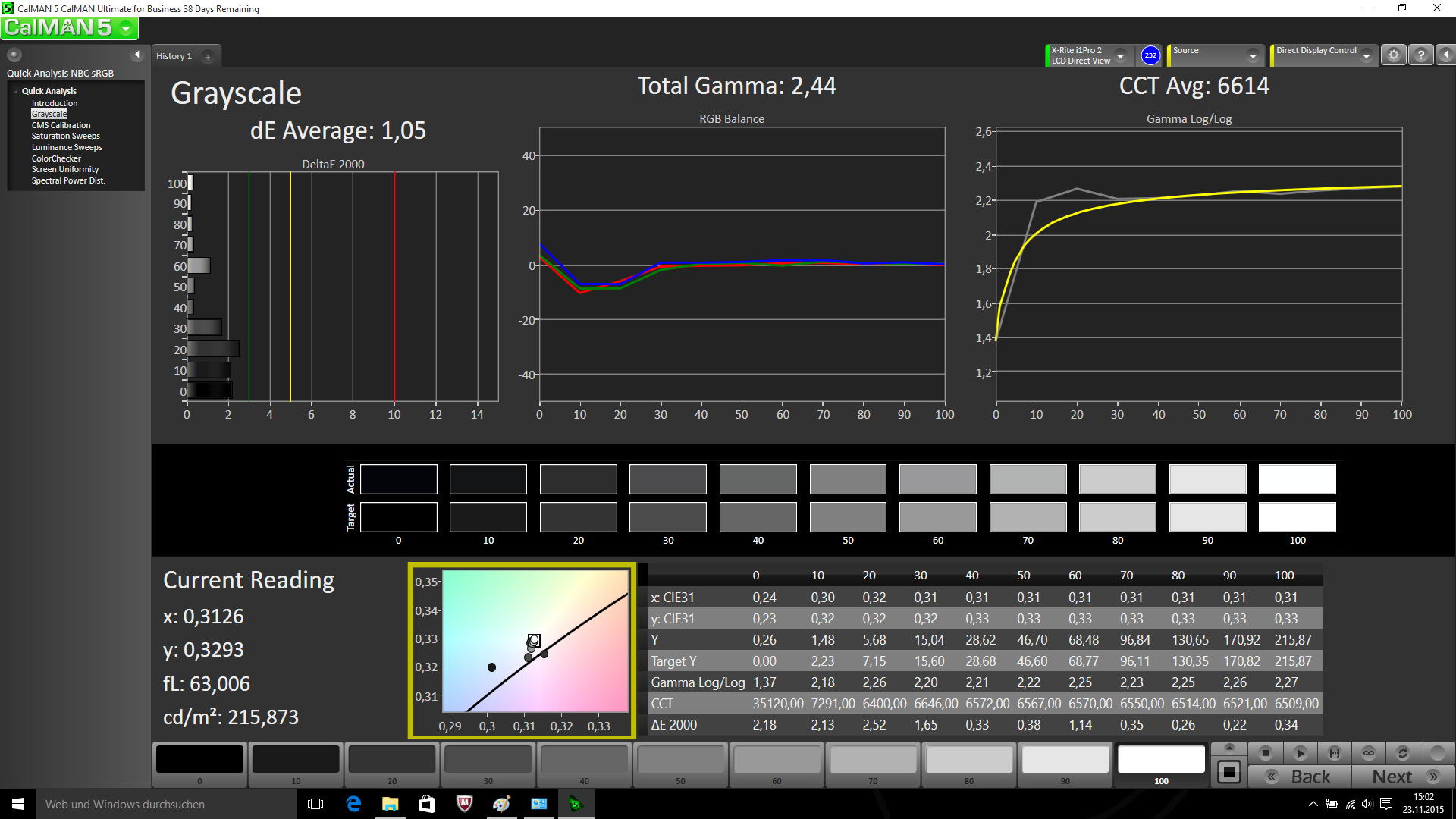

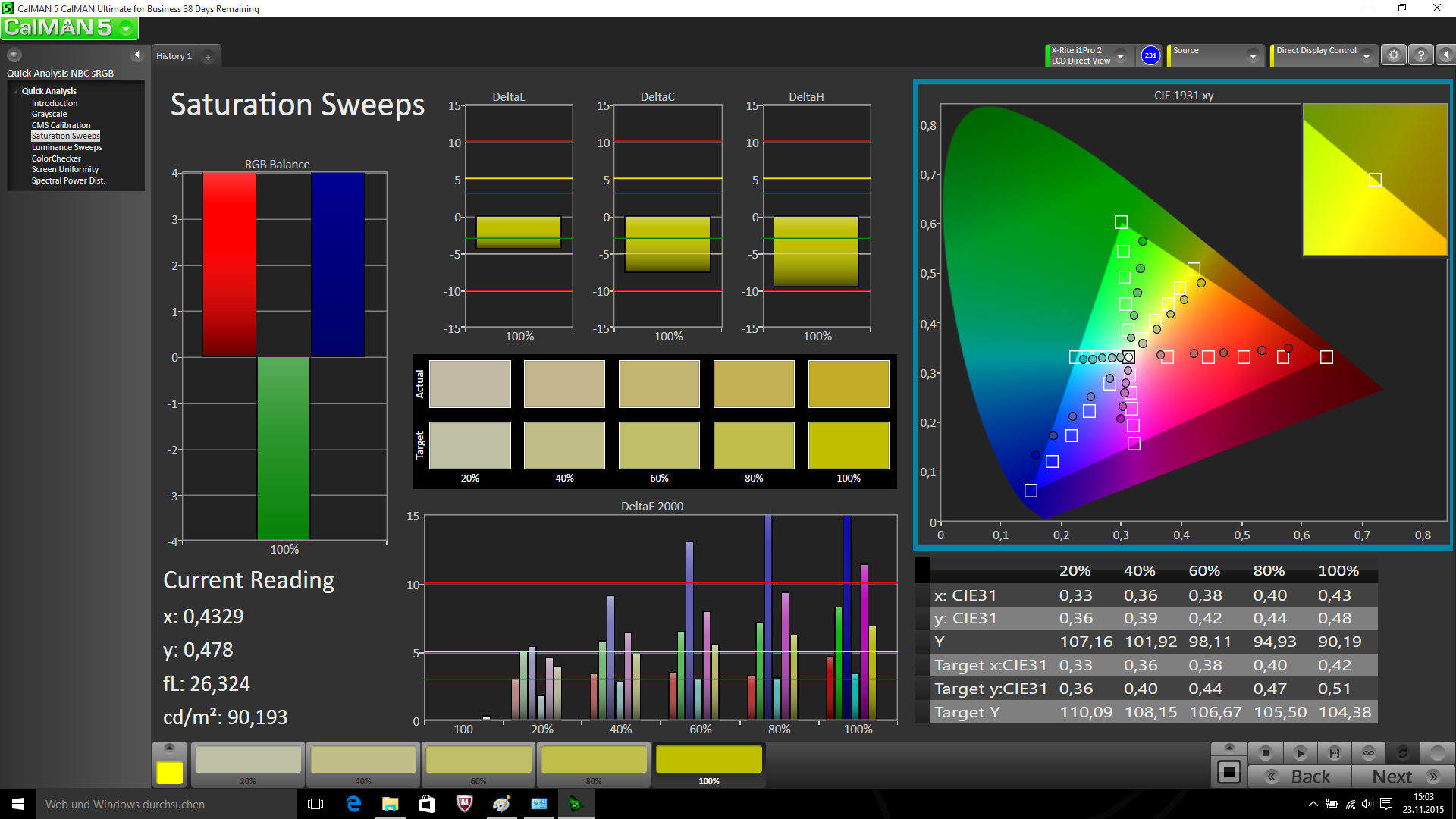

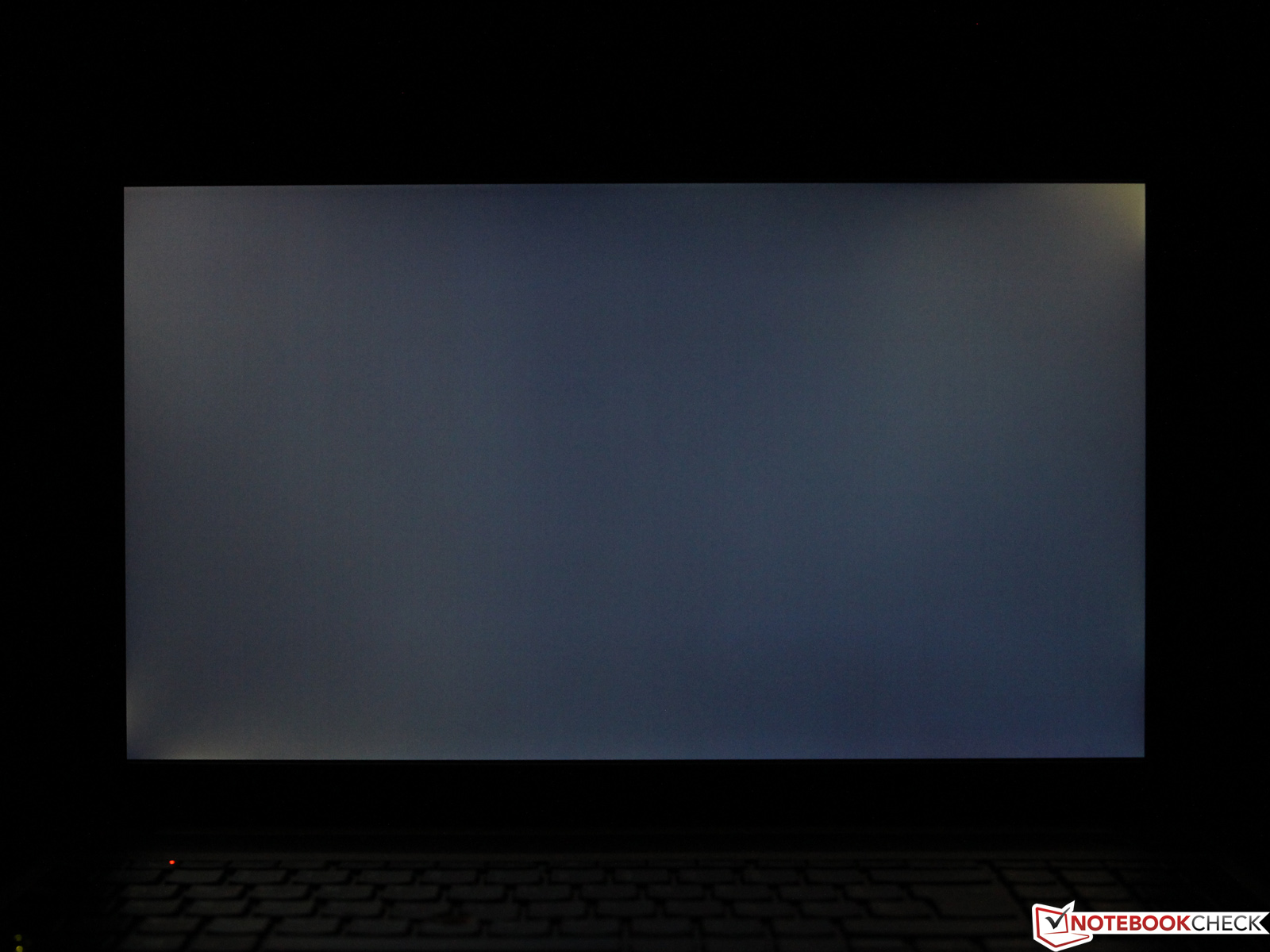

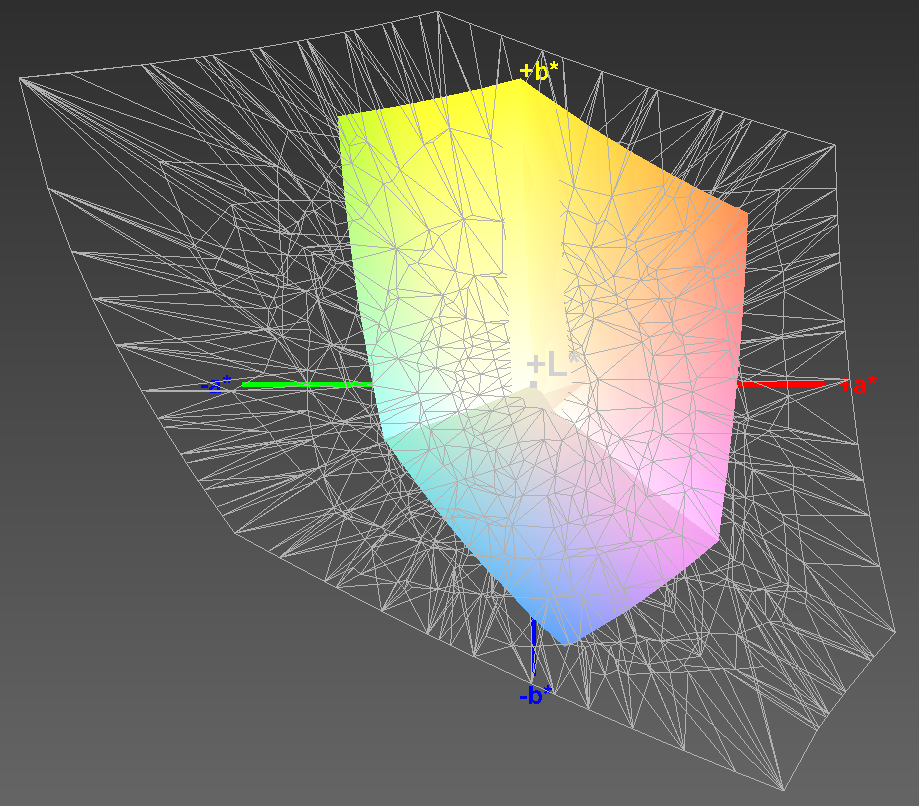

Je nach Konfiguration stattet Lenovo das E560 entweder mit einem einfachen WXGA- (1.366 x 768 Pixel, 100 ppi, 220 cd/m², TN-Panel) oder einem höherwertigen FullHD-Display (1.920 x 1.080 Pixel, 141 ppi, 250 cd/m², IPS-Panel) aus. Unser Topmodell kommt selbstverständlich mit der schärferen 1.080p-Anzeige daher, die leider nicht ganz die vom Hersteller versprochene Leuchtdichte erreicht. Statt 250 cd/m² messen wir im Mittel lediglich 234 cd/m², was jedoch dennoch eine deutliche Verbesserung gegenüber dem Vorgänger darstellt (E550: 188 cd/m²). Positiv: Das E560 kommt ohne potentiell flimmernde PWM-Steuerung seines LED-Backlights aus und schränkt die maximale Helligkeit auch im Akkubetrieb nicht ein. Punktabzug gibt es dagegen für die ausgeprägten Lichthöfe unseres Testgerätes, wenngleich diese nur bei dunklen Bildinhalten störend auffallen.

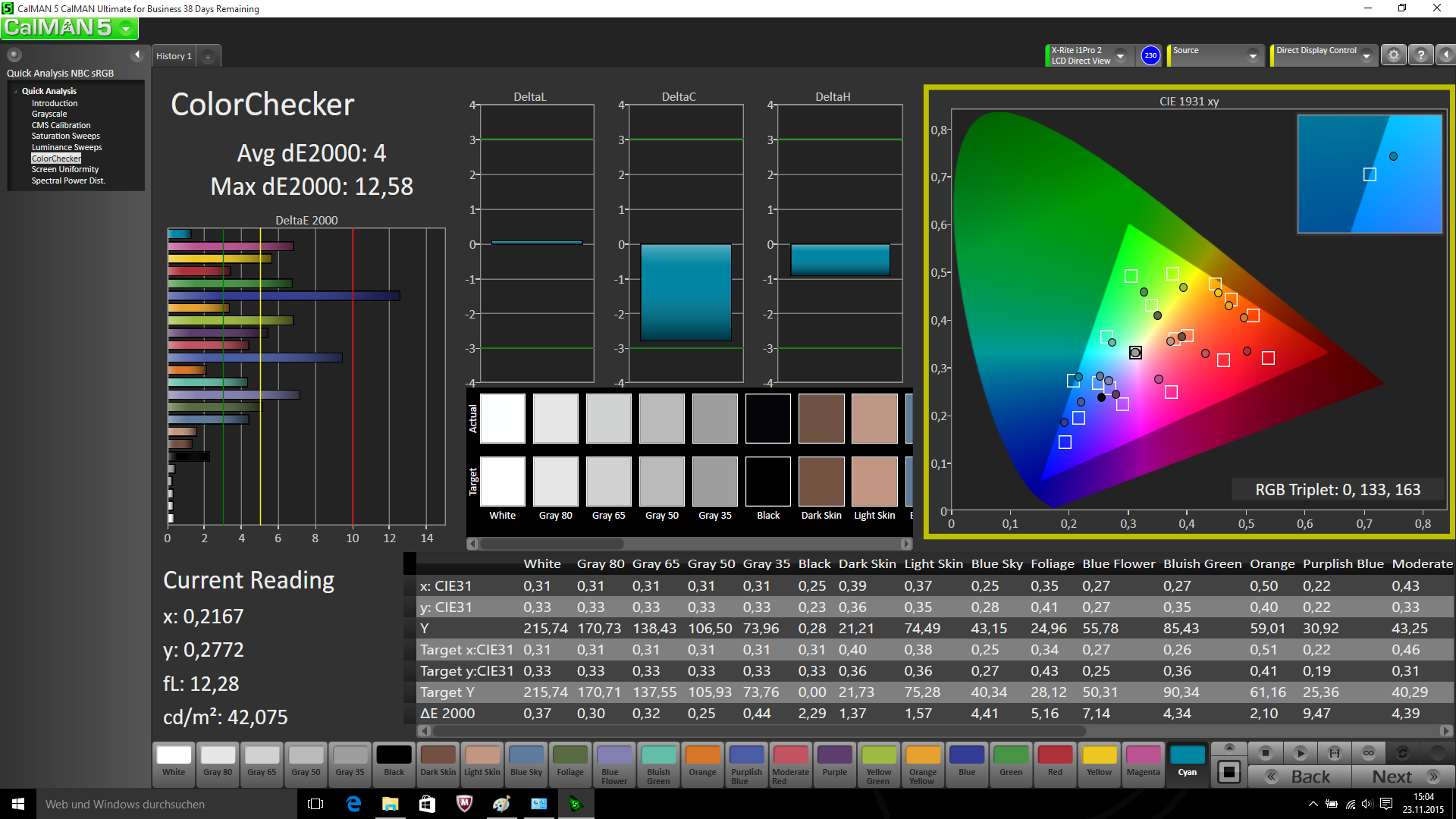

Dank Umstellung von einem TN- auf ein IPS-basiertes Display zeigen sich Schwarzwert (0,27 cd/m²) und Kontrastumfang (952:1) der neuen ThinkPad-Generation drastisch verbessert. Diesbezüglich liegt unser Proband nun auf einem Niveau mit dem Dell Latitude 3550 und bietet dem Betrachter einen überaus satten und plastischen Bildeindruck, den man bislang meist nur in sehr viel höheren Preisklassen zu Gesicht bekam.

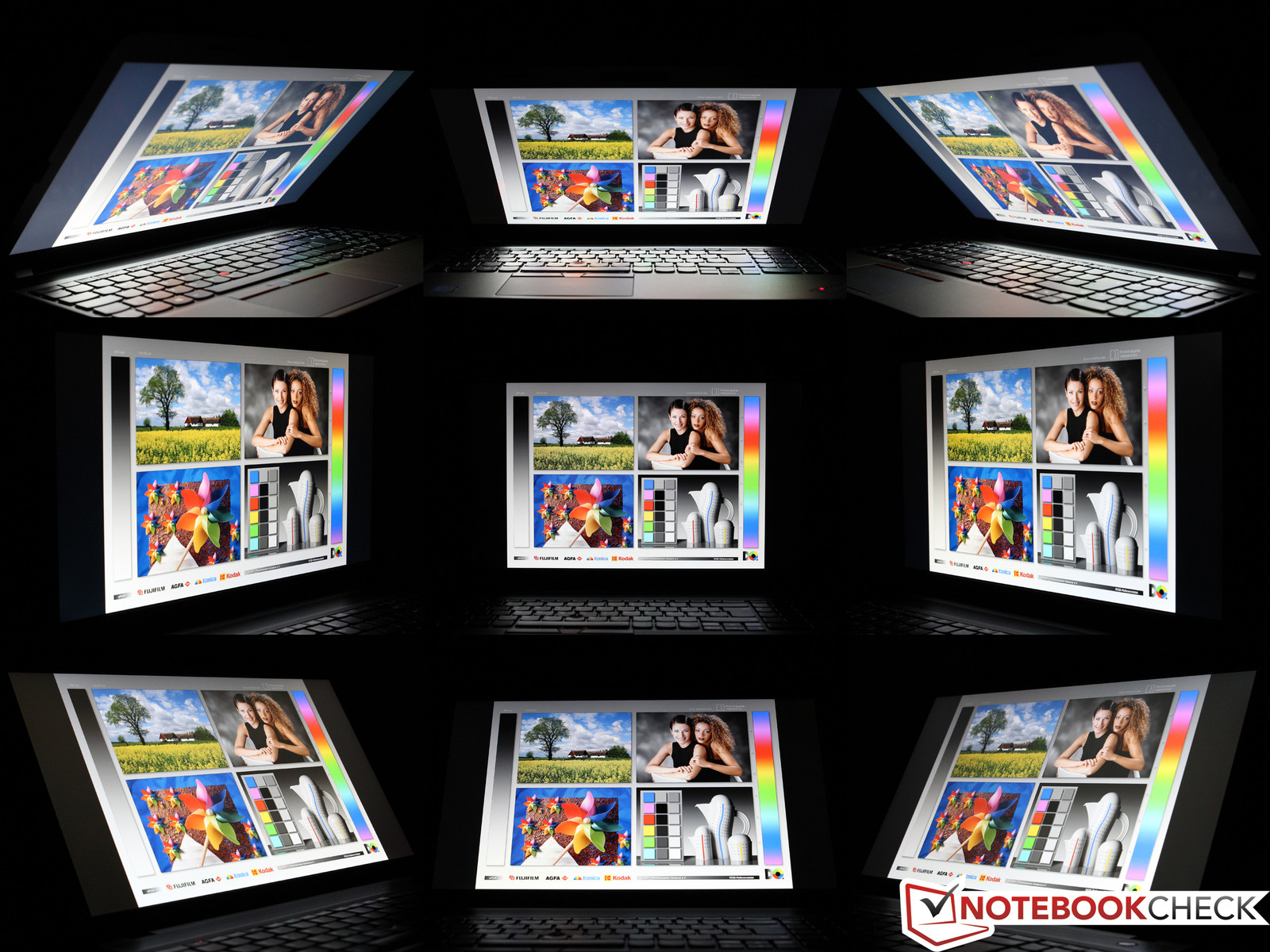

Anders als bei einem TN-Panel nimmt die Bildqualität des vorliegenden IPS-Displays bei schrägen Blickwinkeln nur unwesentlich ab. Erst bei Abweichungen weit über 45 Grad verzeichnen wir einen merklichen Kontrastabfall, zudem wirken Farben nicht mehr ganz so satt wie bei senkrechter Betrachtung. Einige High-End-Notebooks (beispielsweise die MacBook-Pro-Serie von Apple) schneiden in dieser Disziplin zwar noch ein wenig besser ab, in Anbetracht der Preisklasse von knapp 1.000 Euro ist das Ergebnis aber durchaus befriedigend – speziell wenn man einen Blick auf den diesbezüglich höchst enttäuschenden Vorgänger wirft.

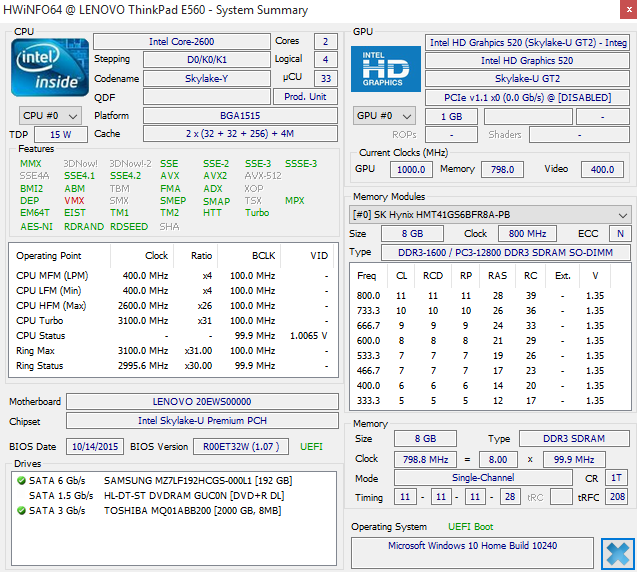

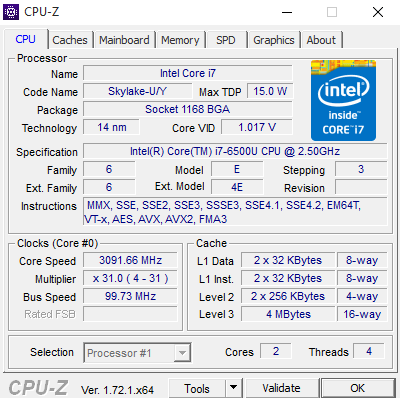

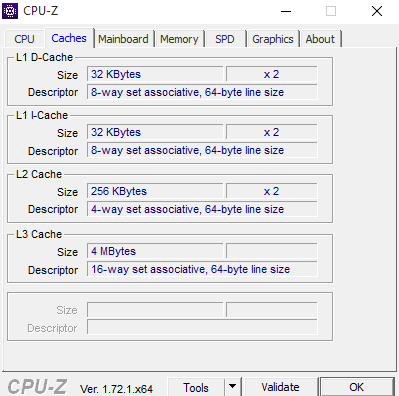

Der Intel Core i7-6500U zählt zu den Topmodellen der jüngst vorgestellten Skylake-ULV-Serie und verfügt über zwei CPU-Kerne samt Hyper-Threading, die mit 2,5 bis 3,1 GHz (2-Kern-Turbo: 3,0 GHz) takten. Im Vergleich zum Broadwell-Vorgänger Core i7-5500U (2,4 - 3,0 GHz) kann der i7-6500U neben den gestiegenen Kernfrequenzen zudem diverse architektonische Verbesserungen in die Waagschale werfen, die zu einer rund 5 bis 10 Prozent höheren Pro-MHz-Leistung führen. Die Fertigung erfolgt weiterhin in einem fortschrittlichen 14-Nanometer-Prozess mit FinFETs, was eine niedrige TDP von gerade einmal 15 Watt ermöglicht.

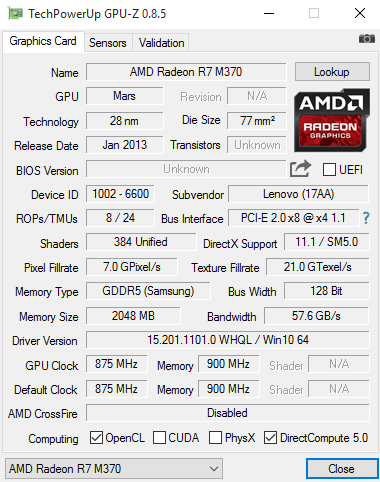

Mit der HD Graphics 520 integriert der Skylake-Prozessor eine DirectX-12-fähige Grafikeinheit, deren Performance sich jedoch nur im Low-End-Bereich ansiedelt. Um dennoch für aktuelle Spiele und aufwändige 3D-Programme gerüstet zu sein, hat Lenovo dem E560 deshalb noch eine dedizierte Radeon R7 M370 spendiert. Technisch basiert diese auf dem "Mars"-Chip mit 384 GCN-Shadern (875 MHz) und einem 128-Bit-Speicherinterface, welches mit 2 GB GDDR5-Speicher (3.600 MHz effektiv) bestückt wurde. Dank AMDs Enduro-Technik aktiviert sich die Radeon-GPU nur dann, wenn sie auch wirklich gebraucht wird, während einfache Aufgaben von der sparsameren Intel-Grafik bearbeitet werden.

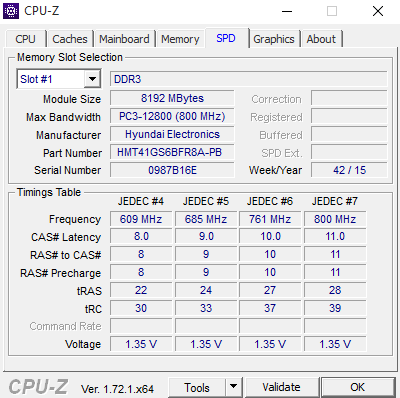

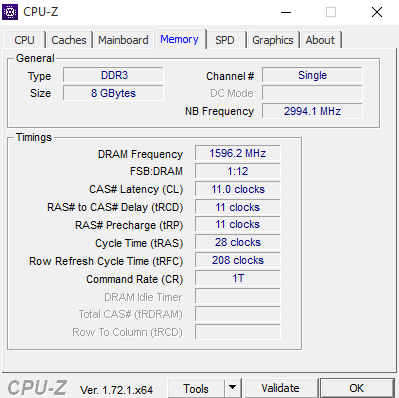

8 GB RAM, genauer gesagt ein einzelnes 8-GB-Modul DDR3L-1600, sichern unserem Probanden ausreichende Reserven für moderates Multitasking. Normalerweise würden wir an dieser Stelle auf Geschwindigkeitseinbußen durch den resultierenden Single-Channel-Betrieb hinweisen, was in diesem Fall aufgrund der dedizierten Grafikkarte aber nicht weiter ins Gewicht fällt.

Neben den üblichen Leistungssteigerungen lag Intels Fokus bei der Entwicklung der Skylake-Generation vor allem auf einer Verbesserung der Energieeffizienz. Bei gleichbleibender 14-Nanometer-Fertigung und identischer TDP kann Skylake unter Last darum höhere Turbo-Taktraten als sein Vorgänger halten, was wiederum ebenfalls der Performance zugutekommt.

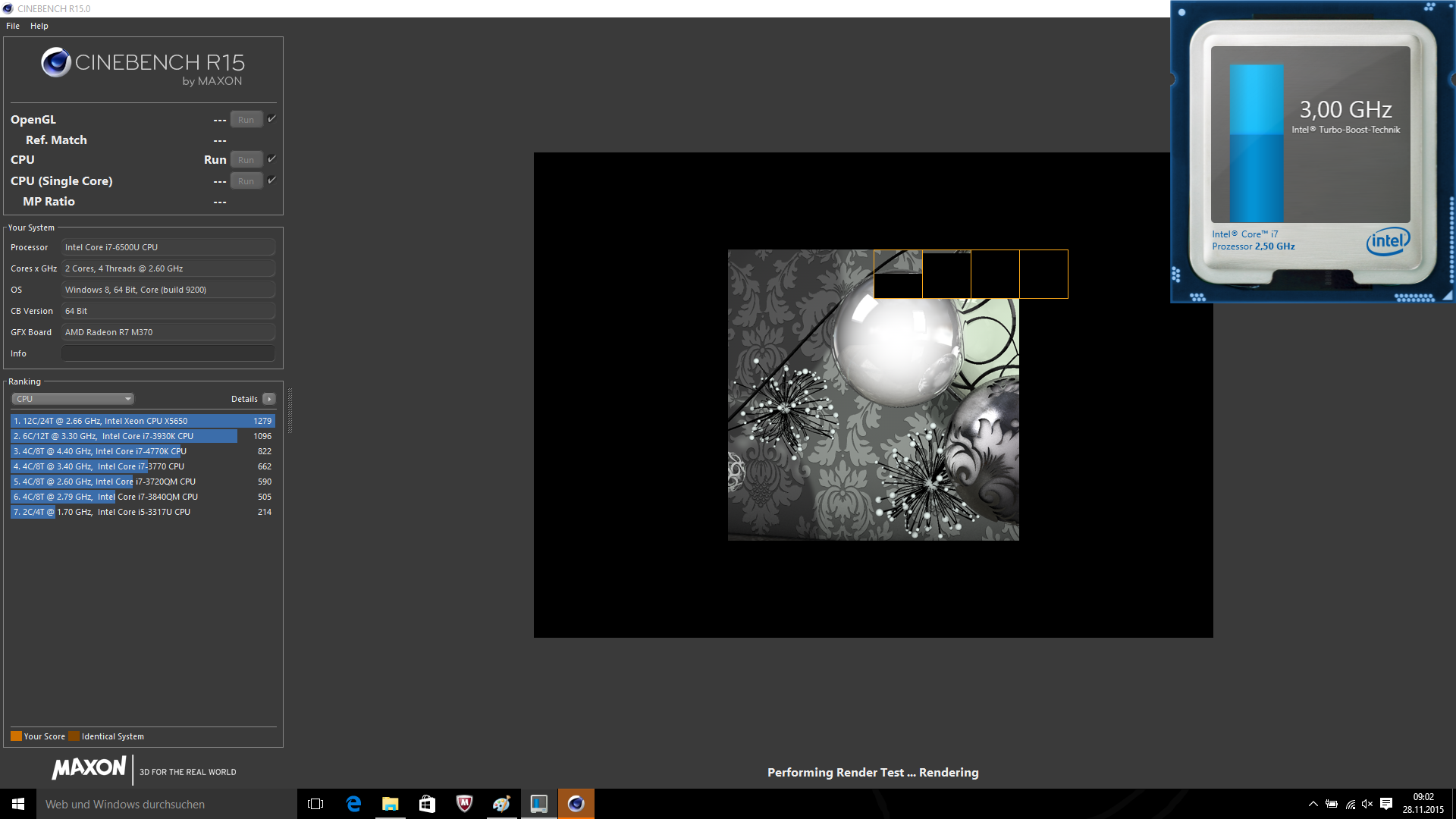

In der Praxis wird selbst unser High-End-Modell Core i7-6500U kaum durch seine 15-Watt-Einstufung limitiert und schöpft seinen Taktspielraum stets vollumfänglich aus. Sowohl im Netz- als auch im Akkubetrieb bewältigt der Chip den Cinebench R15 mit konstanten 3,0 (Multi-Threading) respektive 3,1 GHz (Single-Threading). Dennoch bleibt zweifelhaft, ob sich der stattliche Preis für den i7-Chip wirklich lohnt: So rechnet der Core i5-6200U im kürzlich getesteten ThinkPad E460 nur knapp 10 Prozent langsamer – eine Differenz, die für den Anwender nicht spürbar sein dürfte. Auch der Umstieg von einem Broadwell-basierten Core i7-5500U erscheint in unseren Augen kaum sinnvoll.

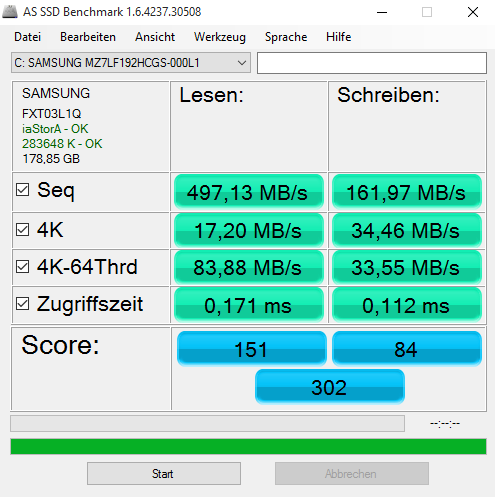

Erfreulicherweise kommen mittlerweile auch in vielen günstigen ThinkPads wie dem E560 reaktionsschnelle SSDs zum Einsatz. Mit einem Modell aus der Samsung-CM871-Serie hat Lenovo allerdings ein äußerst preisgünstiges Exemplar herausgesucht, welches lediglich beim sequentiellen Lesen mit knapp 500 MB/s ordentliche Datenraten abliefert. Schreibend erreicht der 192 GB große 2,5-Zoll-Datenträger, der auf V-NAND-Flash mit 3 Bits pro Zelle basiert (TLC), dagegen lediglich 170 MB/s. Auch die 4K-Werte enttäuschen, vermutlich weil die SSD keinen eigenen DRAM-Cache besitzt.

AMDs Radeon R7 M370 feiert mit diesem Artikel ihre Premiere in unserem Testlabor, wenngleich die Karte technisch sehr eng mit der bereits bekannten Radeon R7 M360 verwandt ist. Entscheidender Unterschied zwischen beiden Modellen: Während die R7 M360 nur mit langsamem DDR3-Speicher bestückt wird, setzt die R7 M370 auf GDDR5-RAM mit doppelt so hohem Effektivtakt. Demzufolge verdoppelt sich auch die Speicherbandbreite, was die geringere Kernfrequenz (M360: 980 MHz, M370: 875 MHz) mehr als kompensiert. Im Ergebnis kann sich die R7 M370 in den beliebten 3DMark-Benches zwischen 30 und 60 Prozent vor die R7 M360 setzen und übertrifft sogar knapp die GeForce 940M von Nvidia.

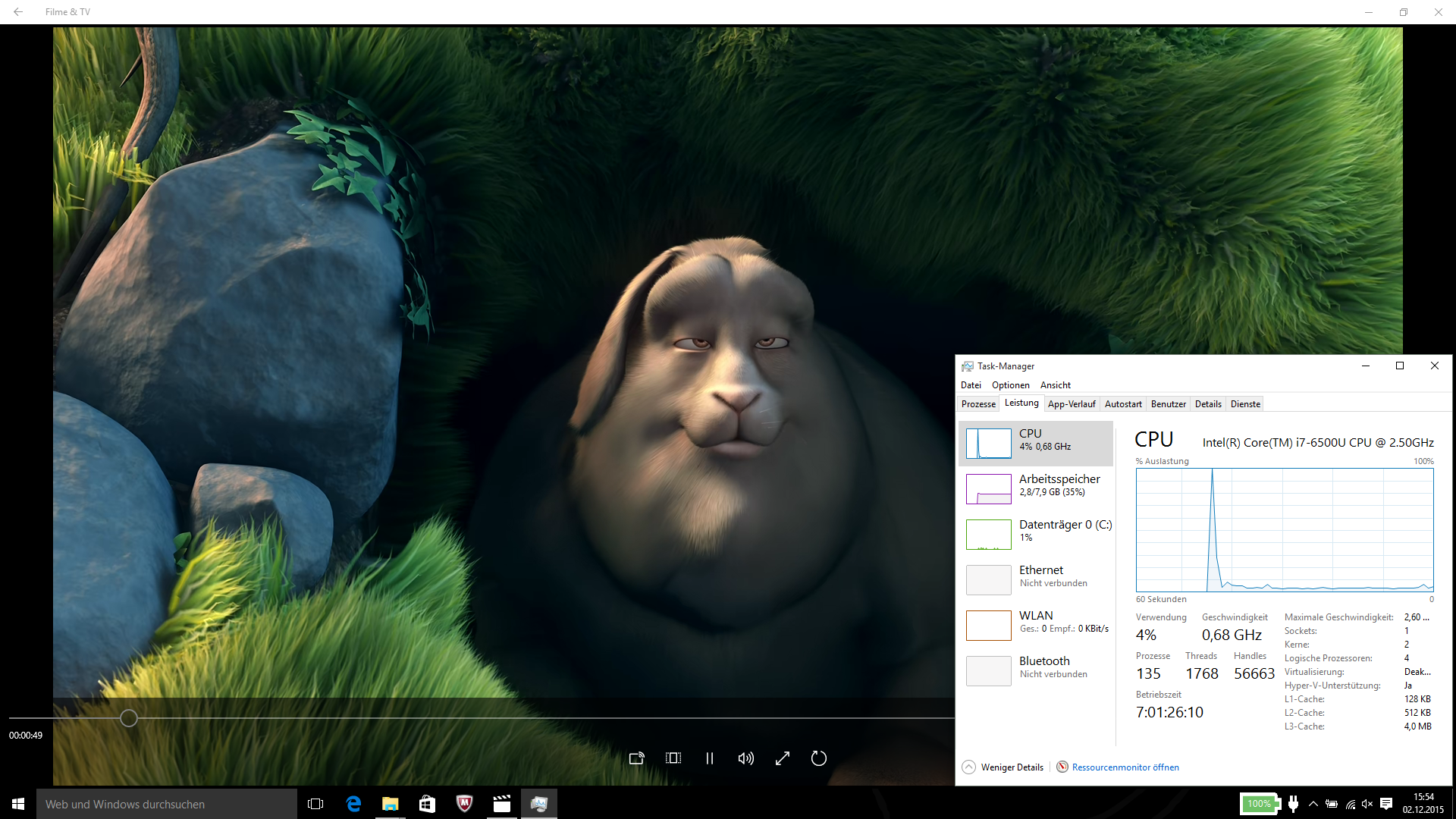

Die integrierte HD Graphics 520 würde selbst mit Dual-Channel-RAM nur etwa halb so hohe Frameraten erzielen, arbeitet dafür jedoch weitaus sparsamer und verfügt zudem über den moderneren Videodecoder. Dieser bewältigt sogar H.265-Videos in 4K-Auflösung mit 60 fps, ohne dass der Prozessor nennenswert belastet wird.

Obwohl der Lüfter die meiste Zeit stillsteht, bleibt das Chassis bei einfachen Anwendungen angenehm kühl und überschreitet an keiner Stelle eine Temperatur von 30 °C. Unter Volllast wird es mit bis zu 45 °C merklich wärmer; da sich die Hitze jedoch vor allem in der Nähe des Luftauslasses hinten links am Notebook konzentriert, ergeben sich daraus keine weiteren Einschränkungen für den Nutzer.

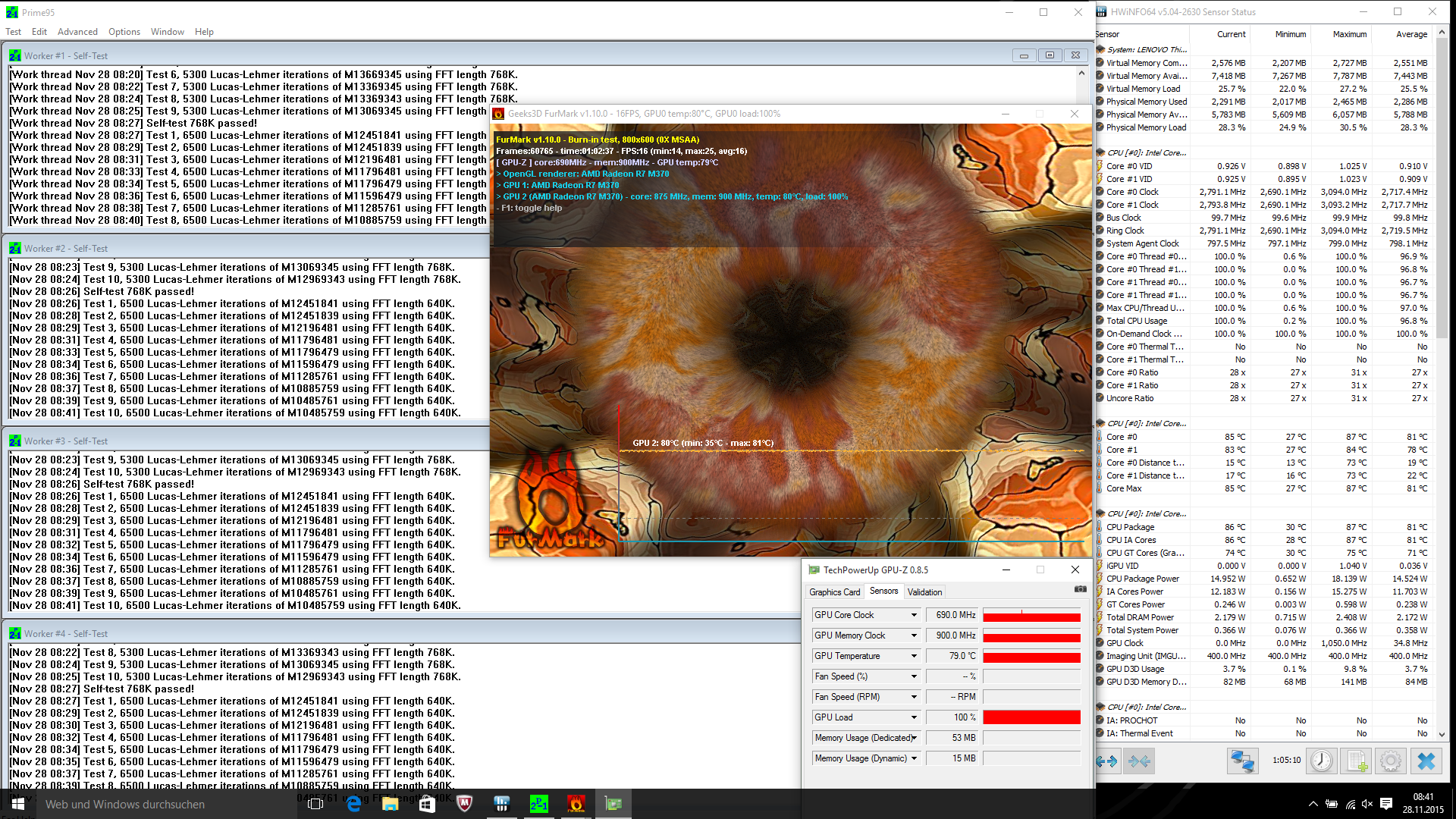

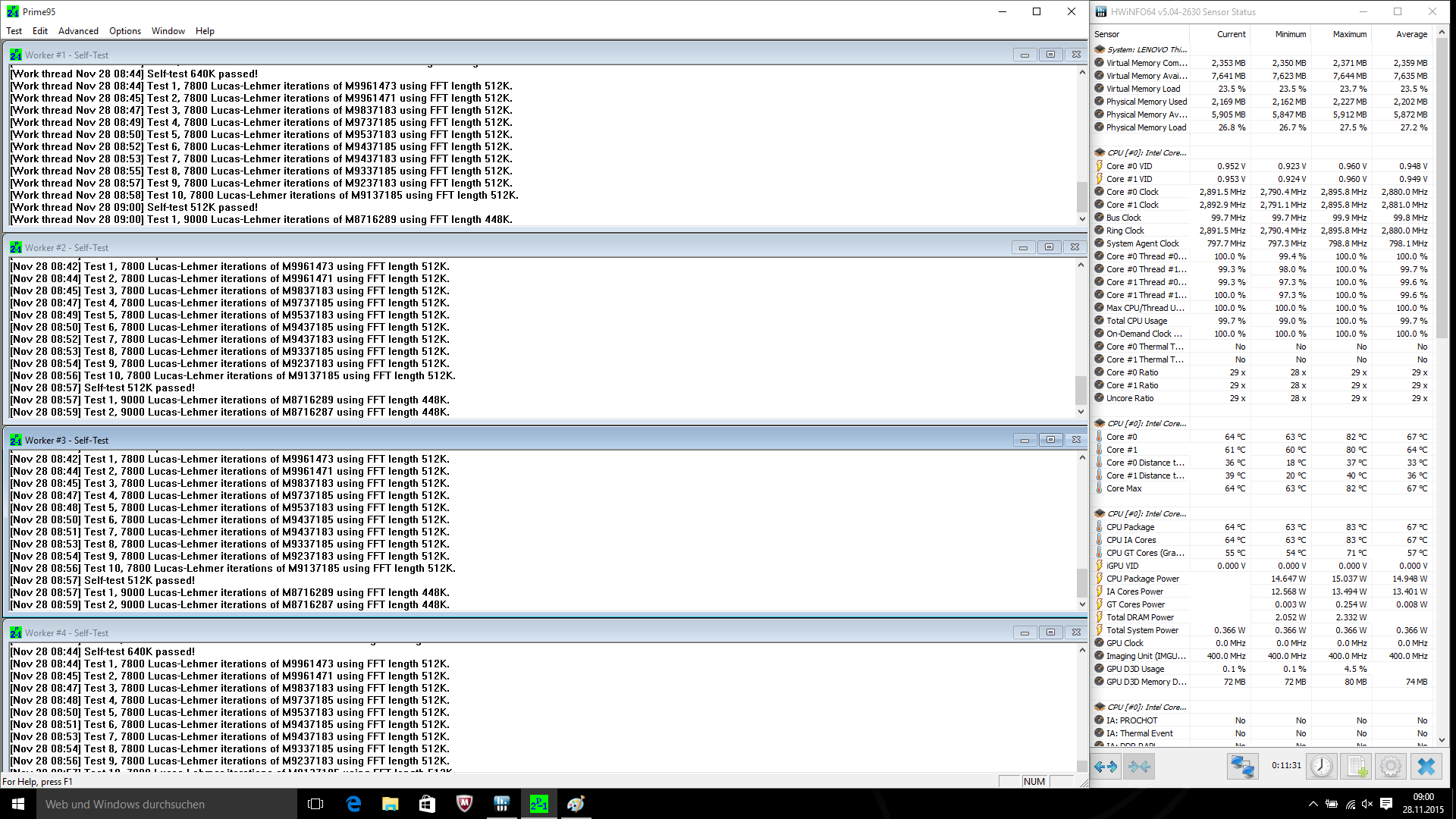

Die Temperaturen im Gehäuseinneren hat der Hersteller mit etwa 80 beziehungsweise 85 °C (Grafikchip und Prozessor) ebenfalls gut im Griff. Während der Prozessor, leicht limitiert durch seine TDP-Einstufung von 15 Watt, aber solide 2,8 GHz hält, drosselt der Grafikchip von 875 auf nur noch 690 MHz. Es ist nicht auszuschließen, dass es bei wärmeren Umgebungstemperaturen auch in normalen Spielen vermehrt zu derartigem Throttling kommt, welches die 3D-Leistung um bis zu 20 Prozent mindert.
