Topdon TC001 Wärmebildkamera im Praxis-Test: Heißes Teil schnell erkannt

Wärmebildkamera für das Smartphone im Hosentaschenformat.

Die Topdon TC001 deckt Wärmebrücken auf, findet Fehler in Elektroinstallationen und hilft beim Energiesparen. Kompakt, leistungsstark und überraschend günstig.
Marc Herter, 👁 Enrico Frahn Veröffentlicht am
DIY Camera Smartphone Zubehör Android

Fazit zur Topdon TC001 Wärmebildkamera

Die Topdon TC001 überzeugt als günstige und zugleich leistungsfähige Wärmebildkamera, die sich sowohl für Hobbyanwender als auch für den professionellen Einsatz eignet.  Mit ihrer Auflösung von 256 x 192 Pixeln liefert sie detaillierte Wärmebilder, die beispielsweise bei der Fehlersuche in der Autowerkstatt oder der Überprüfung von Gebäuden hilfreich sind.

Wer eine zuverlässige und vielseitige Wärmebildkamera sucht, ohne dabei tief in die Tasche greifen zu müssen, ist mit der Topdon TC001 bestens beraten.

Die intuitive App ermöglicht eine einfache Bedienung und bietet nützliche Funktionen zur Bildanalyse. Das robuste Gehäuse aus Aluminium verspricht Langlebigkeit, und durch die regelmäßigen App-Updates bleibt die Kamera stets auf dem neuesten Stand.

Pro

+ Kompakt und leicht
+ stabiles Gehäuse
+ geringer Energieverbrauch
+ günstiger Preis
+ funktionale App mit einfacher Bedienung

Contra

- nur für Android-Geräte (TC002C für iOS-Geräte verfügbar)
- verschiedene Apps für die Kamera bieten unterschiedlichen Funktionsumfang

Preis und Verfügbarkeit

Die TC001 ist ab rund 270 Euro bei Amazon erhältlich. Günstiger geht es bei anderen Anbietern oder auch bei AliExpress. Wer eine Wärmebildkamera für die Benutzung mit Geräten von Apple sucht, muss auf die TC002 zurückgreifen. Diese Wärmebildkamera gibt es sowohl mit Lightning-Stecker als auch mit USB-C.

Amazon Logo
269,00 €
TOPDON Wärmebildkamera -TC001, 512x384 TISR Auflösung, <40mK Wärmeempfindlichkeit, 25Hz, Testbereich -20 ℃ bis 550 ℃, 0,1 ℃ Testpräzision, entwickelt für Android phones/Tablets und Windows Laptops

Die Topdon TC001 ist eine kompakte Wärmebildkamera, die sich per USB-C an Android-Smartphones und -Tablets anschließen lässt. Sie ermöglicht es, Temperaturunterschiede sichtbar zu machen und so beispielsweise Wärmebrücken in der Wohnung oder Fehler in elektrischen Anlagen zu finden.

In unserem Test muss sich die Wärmebildkamera von Topdon auch unserem Standardgerät entgegenstellen. Der Flir One Pro von Teledyne. Der US-amerikanische Hersteller gilt als Marktführer im Bereich der Wärmebilder. Auf dem Papier und in der Praxis steht die TC001 oft besser da als die Fir One Pro.

Topdon TC001 Wärmebildkamera
Auflösung 256 x 192 Pixel
Blickfeld 56° × 42°
Temperaturbereiche -20 °C bis 150°C Genauigkeit ± 1 °C
110 °C bis 550 °C Genauigkeit ±2 °C
Bildfrequenz 25 Hz
Größe 71 × 42 × 14 mm [mit USB-C-Stecker]
Hersteller Topdon

Gehäuse

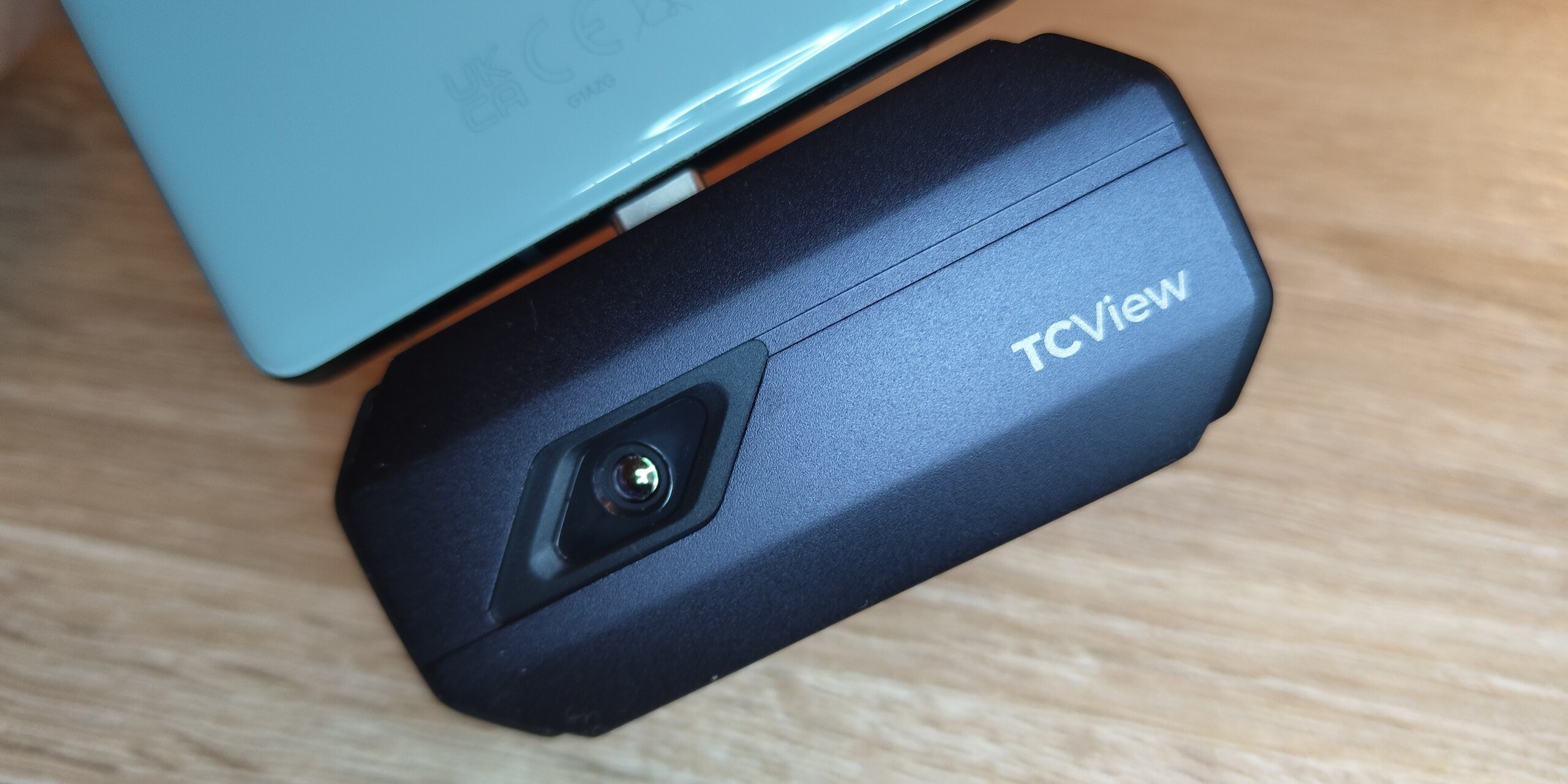

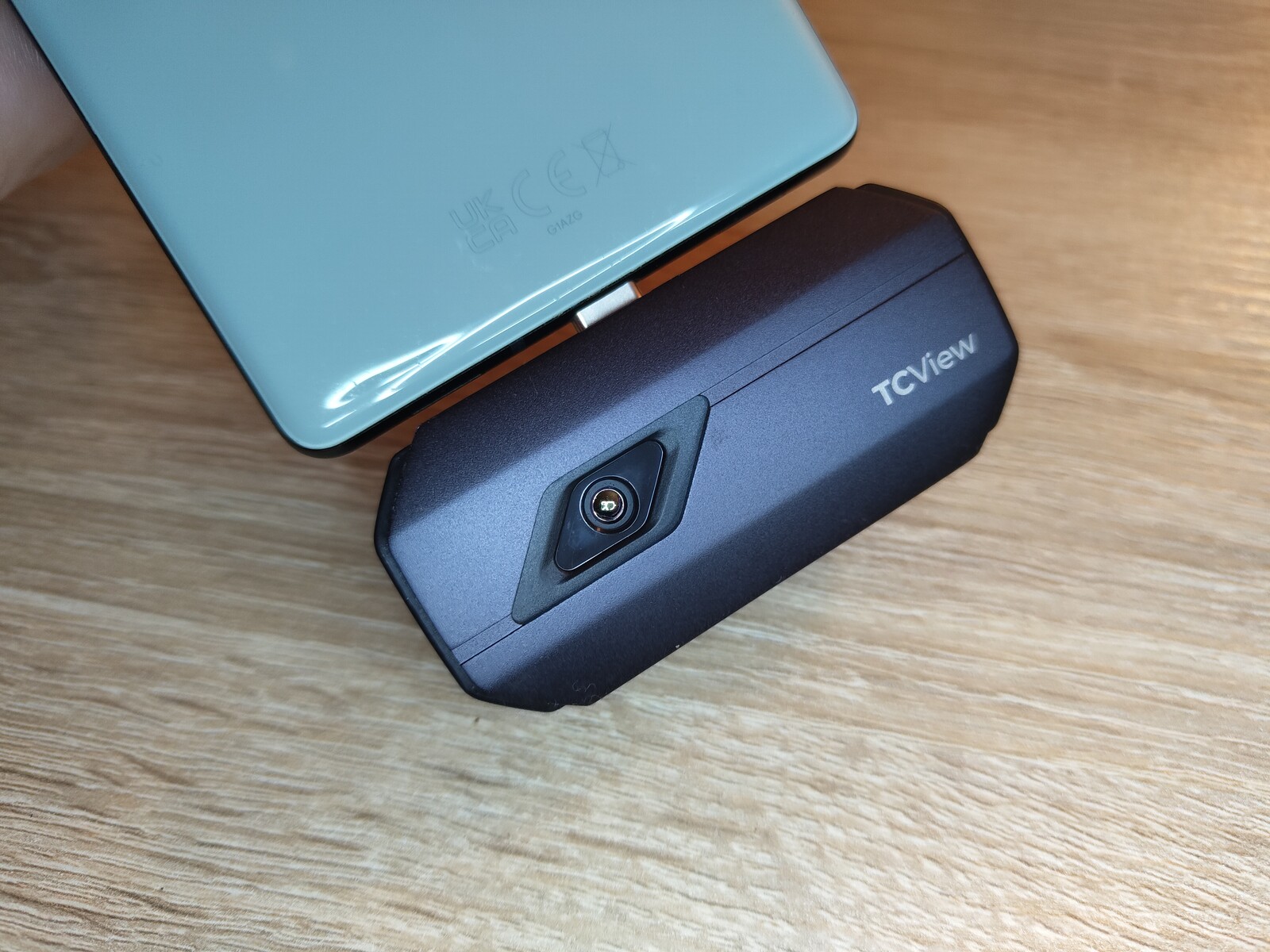

Die Topdon TC001 ist sehr kompakt und leicht. Das Gehäuse der Wärmebildkamera besteht größtenteils aus Aluminium und an den Seiten aus Kunststoff. Mit nur 30 g ist sie recht leicht und wirkt trotzdem robust.

Im Vergleich zu Flir One Pro von Teledyne ist sie deutlich leichter, aber in etwa genauso groß. Allerdings sind in der Wärmebildkamera von Teledyne auch noch ein zweites Kameramodul und ein Akku verbaut.

Bildqualität

Die Topdon TC001 liefert ordentliche Wärmebilder. Ihre Auflösung von 256 x 192 Pixeln scheint zwar recht niedrig, aber für eine günstige Wärmebildkamera ist die Auflösung vergleichsweise hoch. Man sollte jedoch keine Wunder erwarten: Die Bilder sind ausreichend, um Temperaturunterschiede klar zu erkennen, wirken aber im Vergleich zu höherpreisigen Kameras, wie der FLIR One Pro mit ihren fortschrittlichen Bildalgorithmen, etwas weniger detailliert, obwohl die Flir One Pro einen Sensor mit noch geringerer Auflösung hat. Für die meisten Anwendungen im Hobbybereich ist die gebotene Bildqualität jedoch absolut ausreichend.

Auch im professionellen Bereich kann man mit der Wärmebildkamera von Topdon arbeiten. Dafür sprechen vorwiegend die gebotenen Analysefunktionen in der App von Topdon.

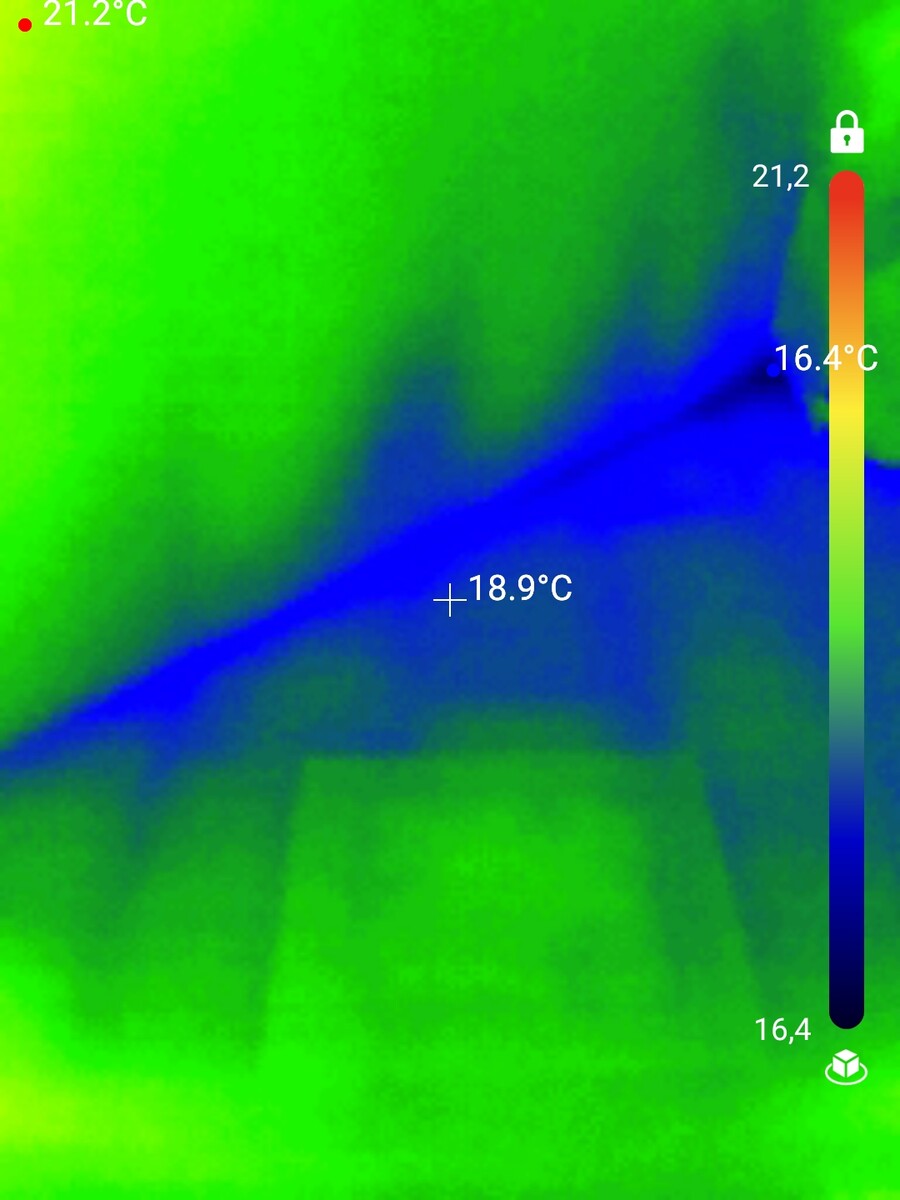

Kältebrücke an einer Dachschräge
Kältebrücke an einer Dachschräge

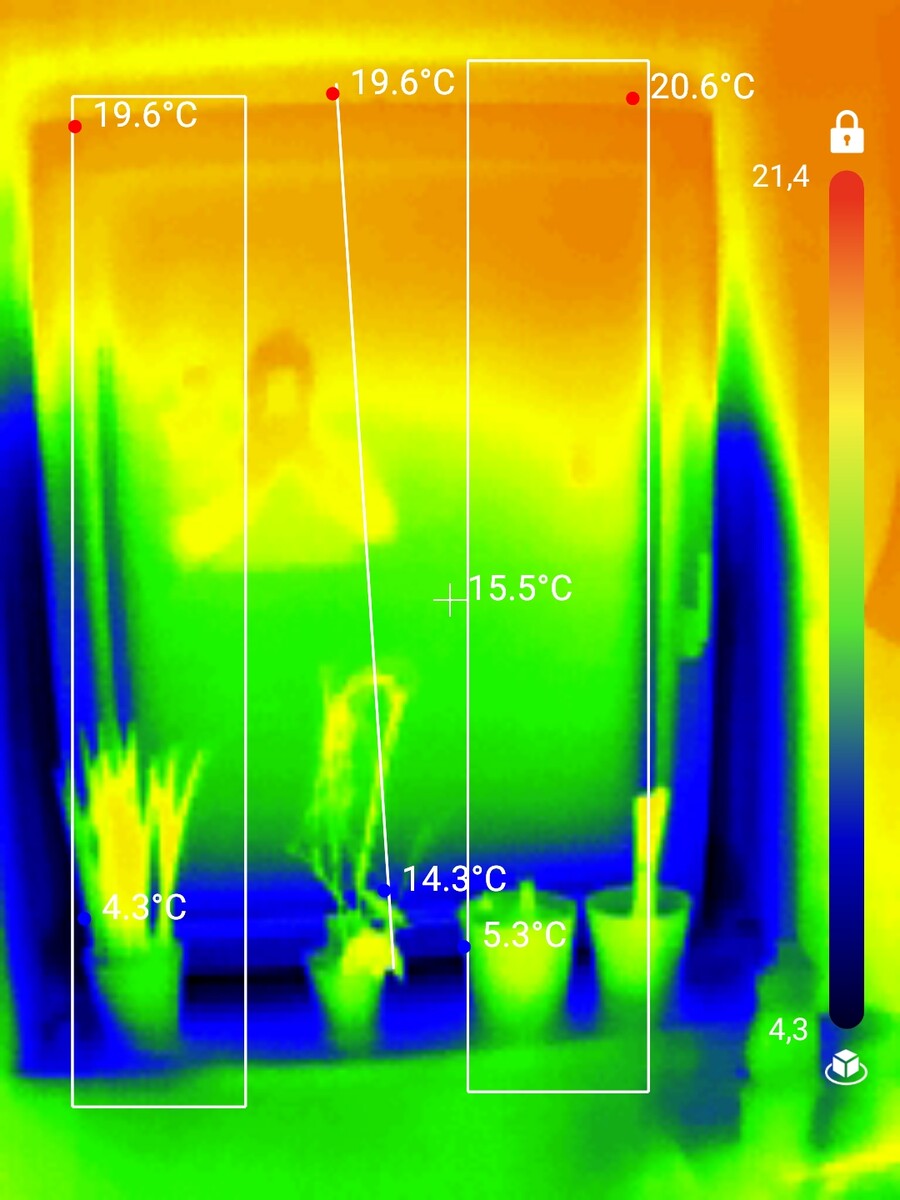

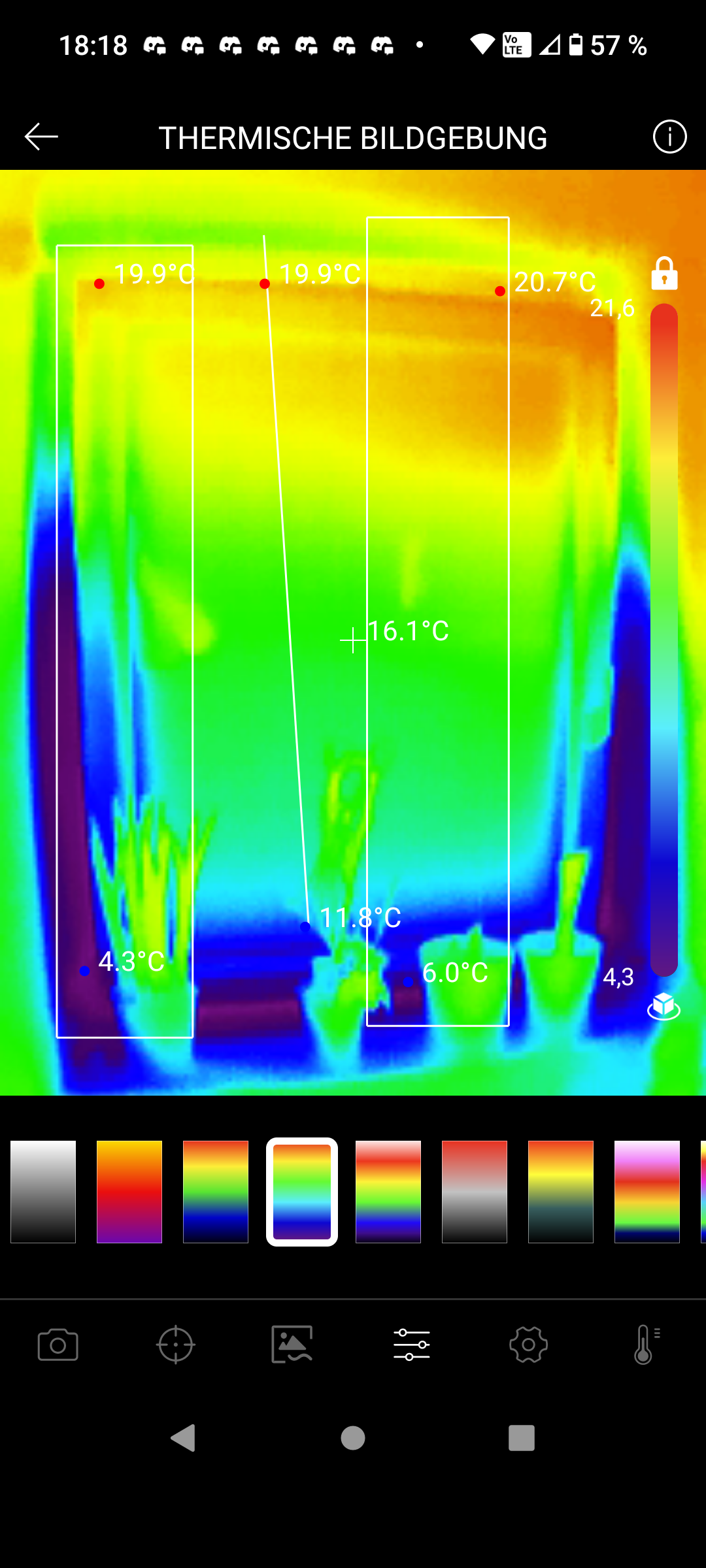

Geöffnetes Fenster mit aktivierten Analysefunktionen
Geöffnetes Fenster mit aktivierten Analysefunktionen

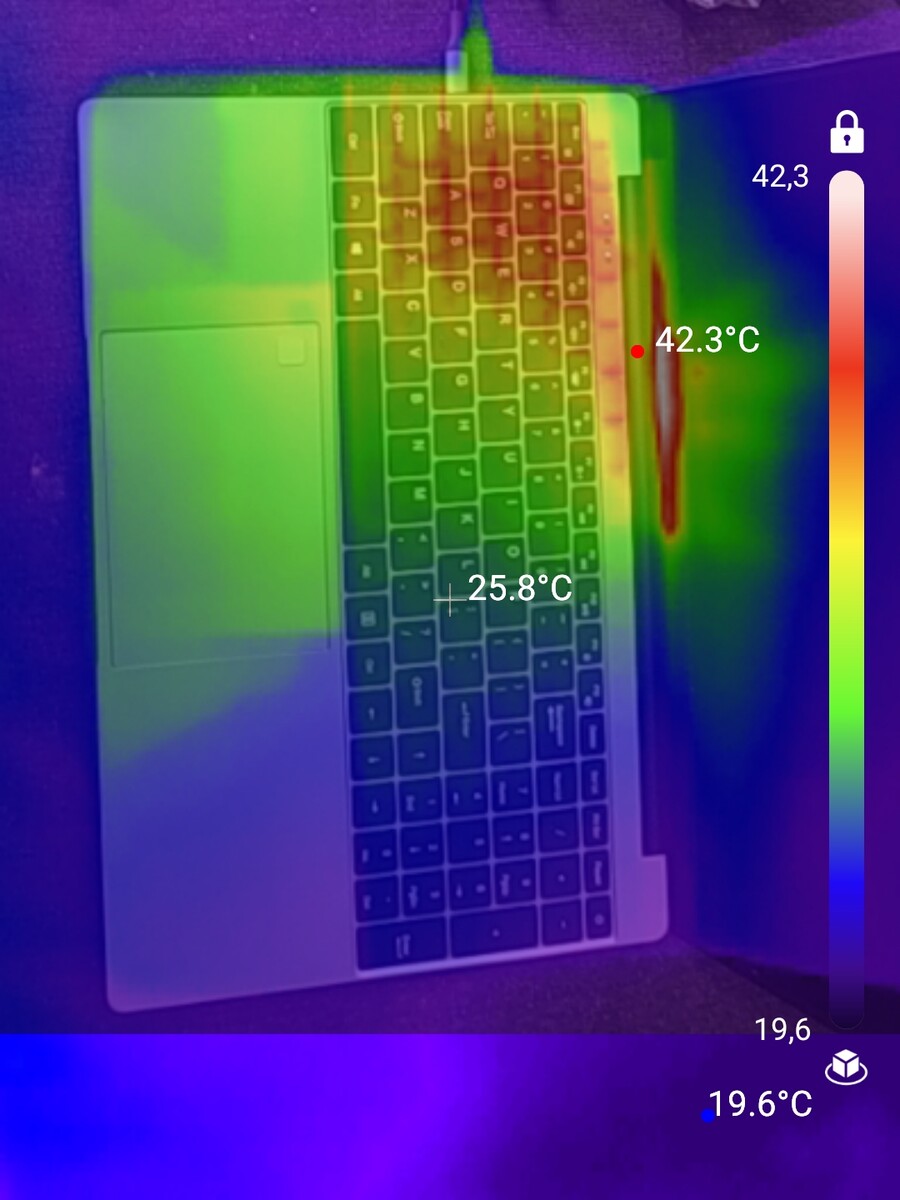

Wärmebild eines Laptops unterlegt mit Kamerabild des Smartphones
Wärmebild eines Laptops unterlegt mit Kamerabild des Smartphones
Wärmebild eines Laptops unterlegt mit Kamerabild des Smartphones
Wärmebild eines Laptops unterlegt mit Kamerabild des Smartphones

App

Für die TC001 gibt es gleich mehrere Apps von Topdon im Google Play Store. Etwas intuitiver und aufgeräumter wirkt die App TopInfrared. Die kann dank TISR unter Umständen etwas bessere Bilder liefern. Vom Funktionsumfang scheint die TC001 App jedoch umfangreicher bei den Analysen. Hier könnten mit zwei- und dreidimensionalen Diagrammen Temperaturen überwacht werden. Abgesehen davon bietet die TC001 App auch Features wie Bereichserfassung und Linienerfassung, um Temperaturunterschiede in bestimmten Bereichen deutlich zu machen.

Die App kann außerdem das Kamerabild vom Smartphone mit den Temperaturbildern verschmolzen werden. Damit wird die Bildqualität deutlich gesteigert. Je nach Smartphone entsteht dabei jedoch ein mehr oder weniger großer Rand um das Bild, in dem nur die Aufnahmen der Wärmebildkamera sichtbar sind, wie man anhand der Bilder oben erkennen kann. Zudem ist die Einrichtung dieser Funktion nicht unkompliziert, da die Bilder zueinander ausgerichtet werden wollen. Allerdings speichert die App die Ausrichtungen der Bilder, womit der Aufwand nur einmalig notwendig ist. Positiv zu vermerken ist außerdem, dass alle Apps von Topdon anscheinend regelmäßig mit Updates versorgt werden. Darauf deuten zumindest die Updates der letzten Monate in den einzelnen Apps von Topdon hin.

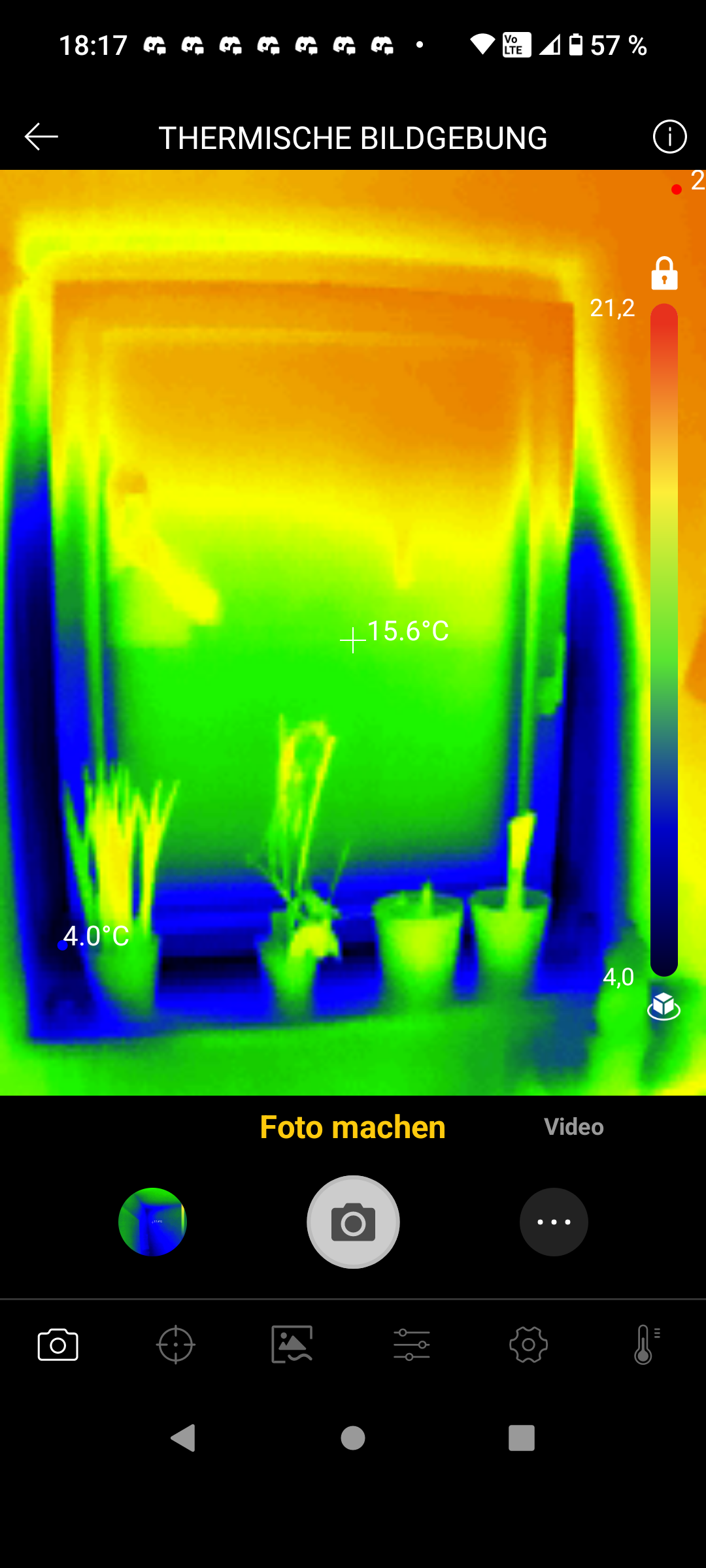

Aufnahmebildschirm
Aufnahmebildschirm

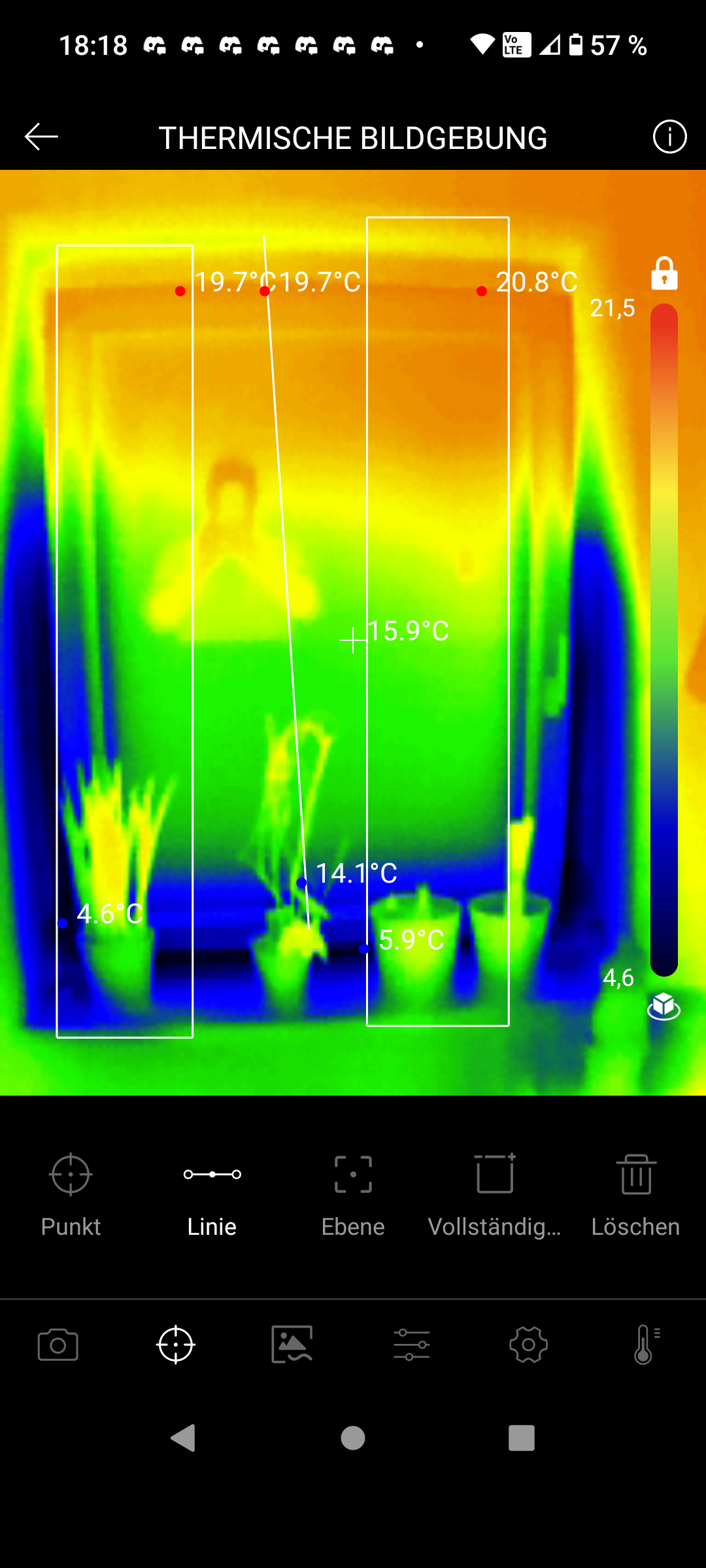

Analyseoptionen
Analyseoptionen

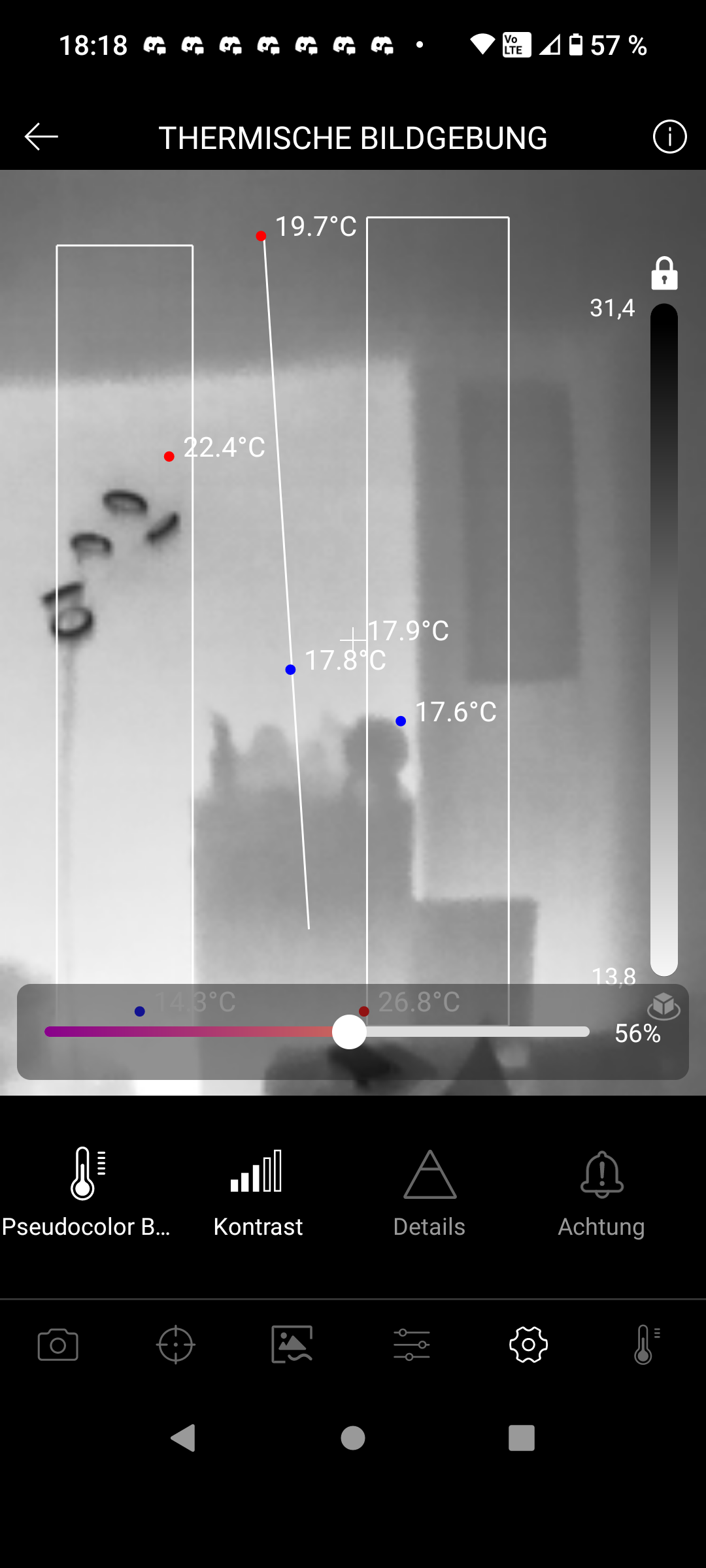

Farbpaletten

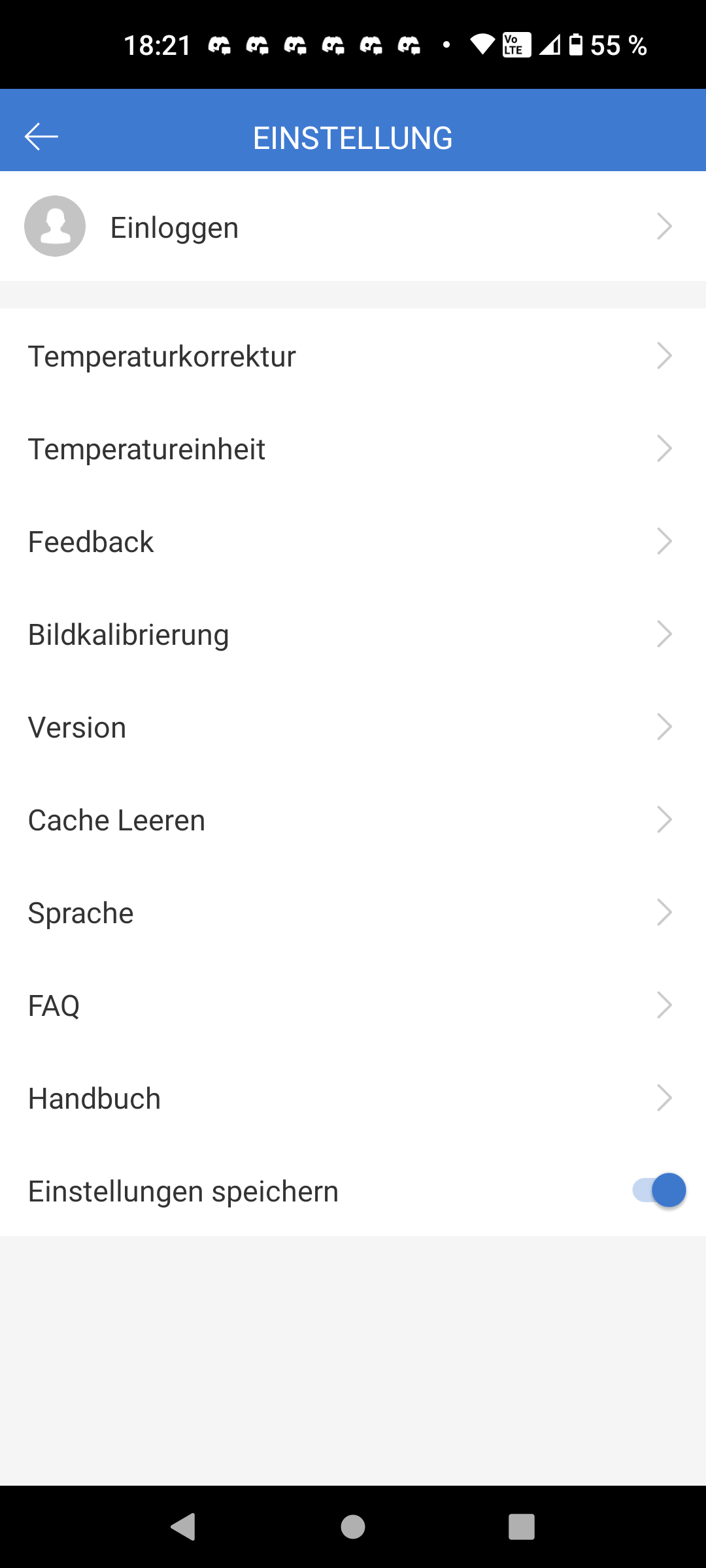

Einstellungen

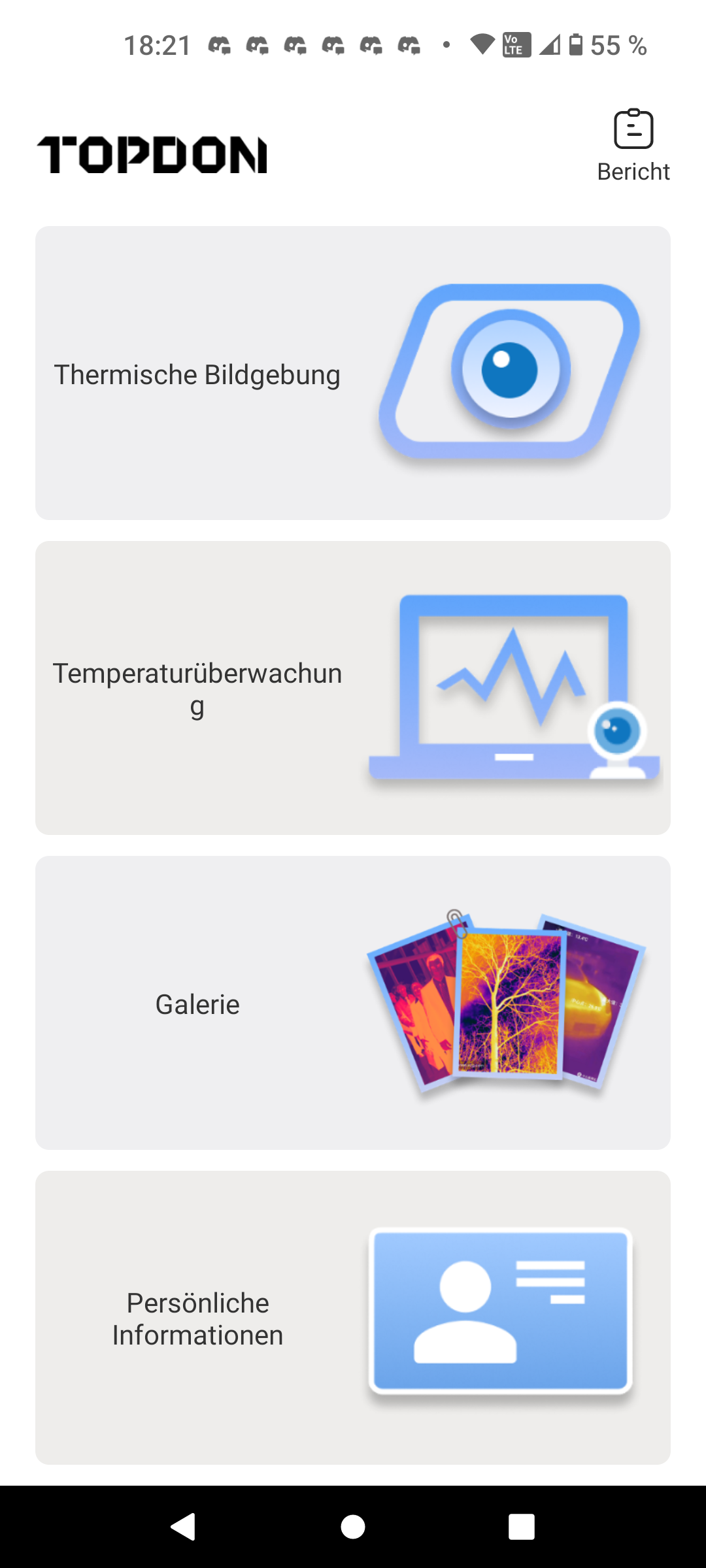

Startbildschirm TC001 App

Über die App können auch automatisiert Berichte zu den jeweiligen Wärmebildern erstellt werden. Einstellungen des Emissionsgrads sind verfügbar, womit unterschiedlichste Materialien mit genauen Temperaturwerten abgebildet werden können.

Topdon TC100 im Einsatz

Die Topdon TC001 wird mit einer kleinen Tragetasche geliefert, die das Gerät unterwegs vor Schäden schützt. So kann man die Kamera überall mitnehmen.

Im Alltag musste sich die Topdon TC001 unserer Flir One Pro stellen. Der breite Blickwinkel der TC001 sorgt dafür, dass schnell große Objekte nach Temperaturunterschieden abgesucht werden können. Dabei hilft auch die relativ hohe Aufnahmerate der Kamera. Mit 25 Bildern pro Sekunde ist das Bild deutlich flüssiger als bei der Flir One Pro. Zudem kann man die Wärmebildkamera von Topdon oft länger im Einsatz halten. Denn die Flir One Pro bezieht ihren Strom aus einem eingebauten Akku, der mitunter nicht lange hält. Die TC001 bedient sich hingegen am Akku des Smartphones. Mit 250 bis 300 mW Leistungsaufnahme wird der Smartphone-Akku jedoch nicht gerade übermäßig belastet. Moderne Smartphones haben oft eine Kapazität von deutlich mehr als 10 Wh und können die Wärmebildkamera so über Stunden betreiben. Auch am Computer könnte man die Wärmebildkamera einsetzen. Topdon liefert ein entsprechendes Kabel mit der Kamera. Aber ähnlich wie bei der InfiRay P2 bietet das Wärmebild am Windows-Laptop kaum nützliche Informationen.

Die Bildqualität der Topdon TC001 reicht oftmals für die Fehlersuche oder andere Aufgaben. Bei der Suche nach Kältebrücken hilft sie ebenso wie beim Auffinden defekter Komponenten auf Leiterplatten. Fokus und Kalibrierung arbeiten schnell.
