CES 2015 | Nvidia präsentiert Tegra X1 SoC

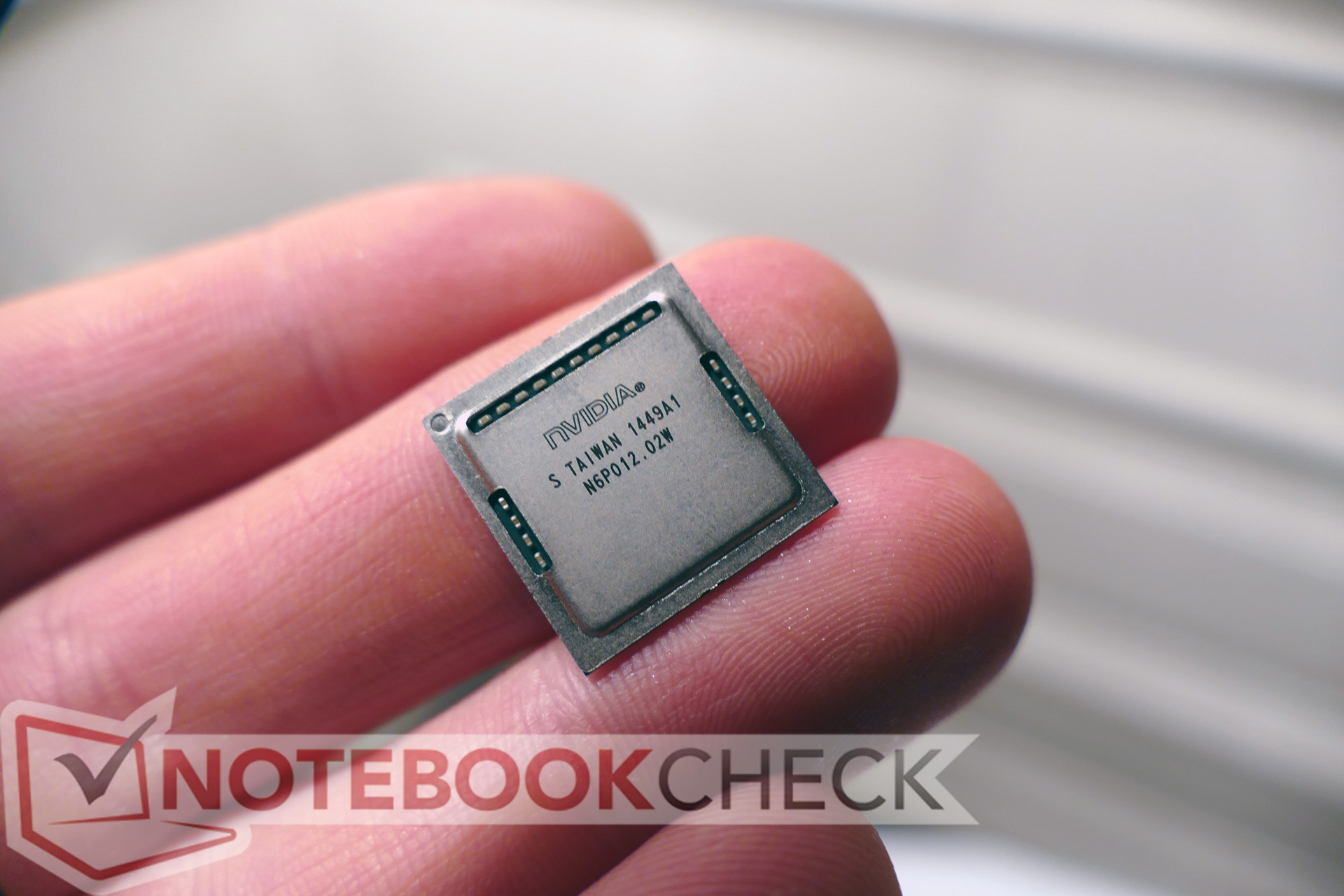

Beim Nvidia Tegra X1 handelt es sich um einen 64-bit fähigen 8-Kern ARM-Chip (SoC). Im Detail werden 4 Cortex-A57 Cores mit vier A53 Cores nach dem Big-Little Prinzip kombiniert. Nvidia setzt wie gewohnt auf eine besonders leistungsfähige Grafikeinheit, die im Falle des neuen Tegra X1 256 Maxwell GPU-Recheneinheiten integriert (Tegra K1: 192 Pipelines). Gefertigt wird der neue Chip in 20 Nanomenter (Nvidia Tegra K1: 28 nm).

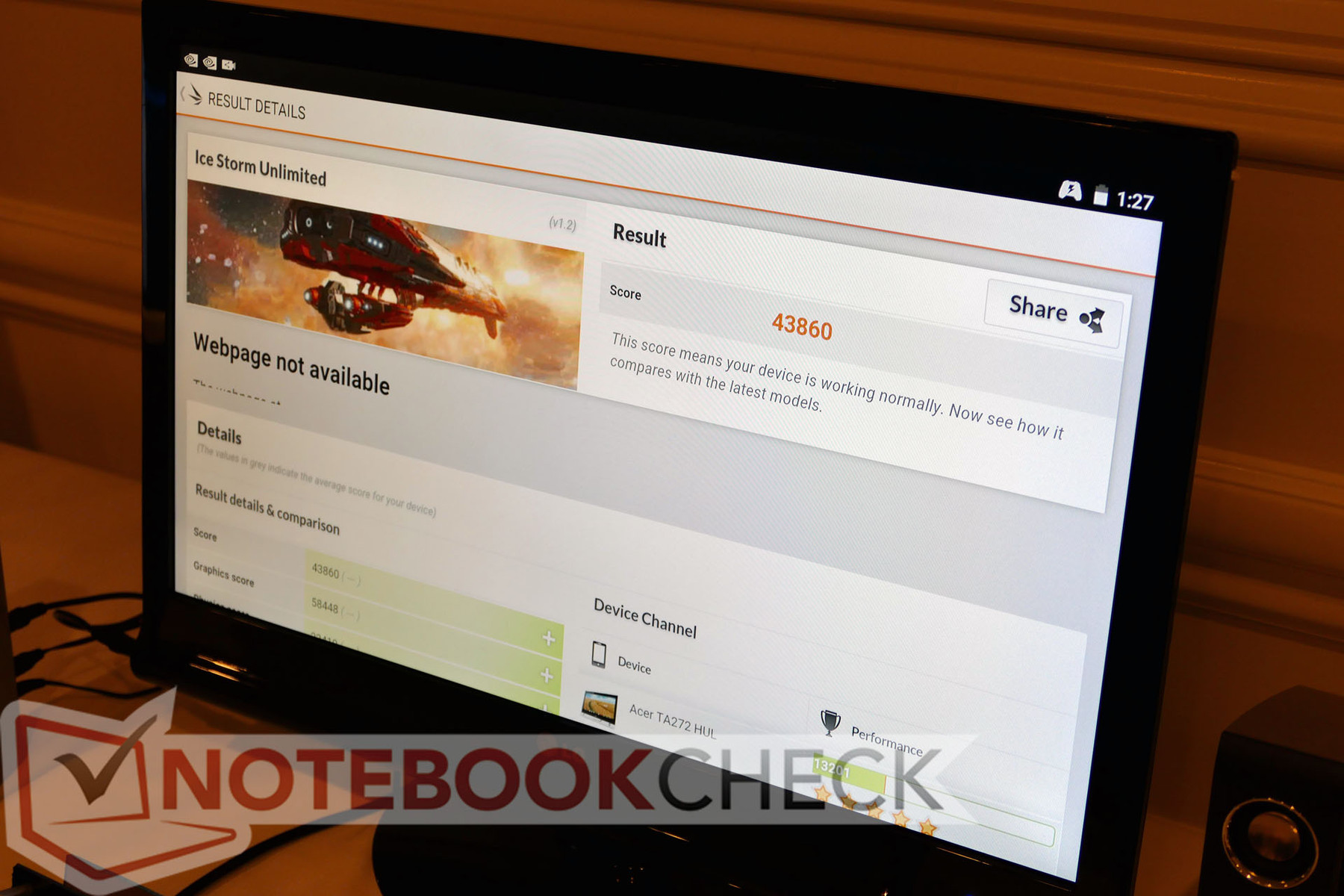

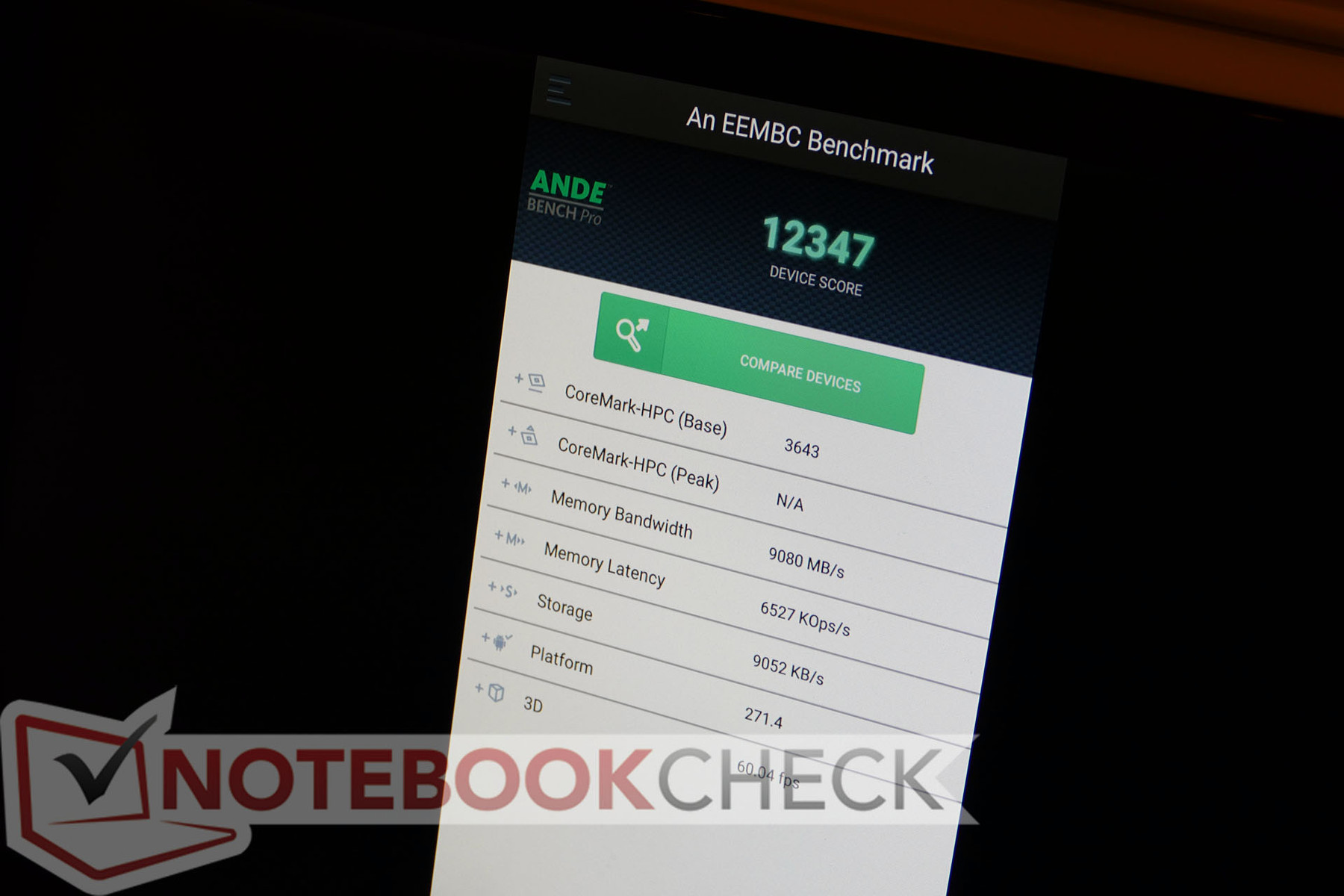

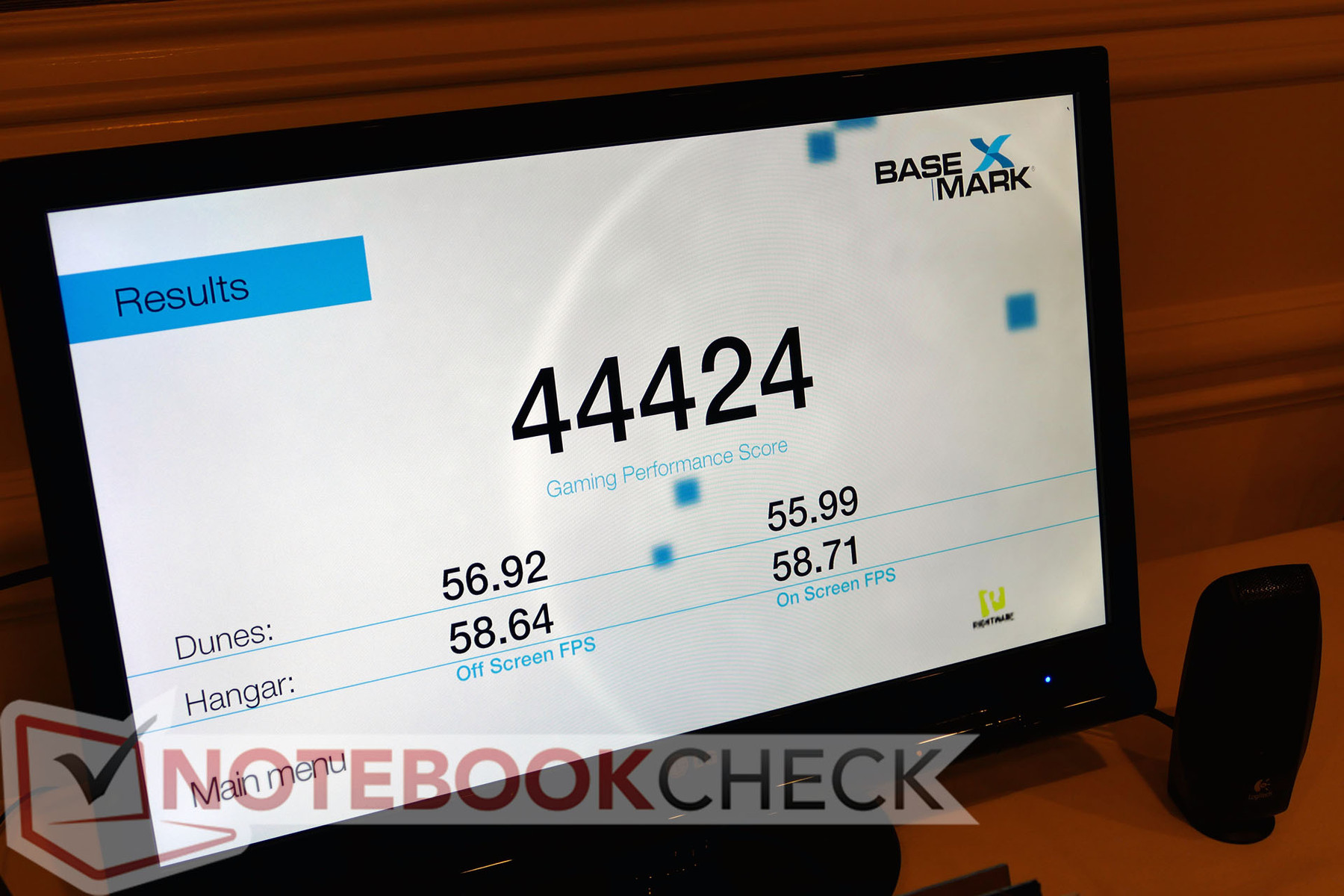

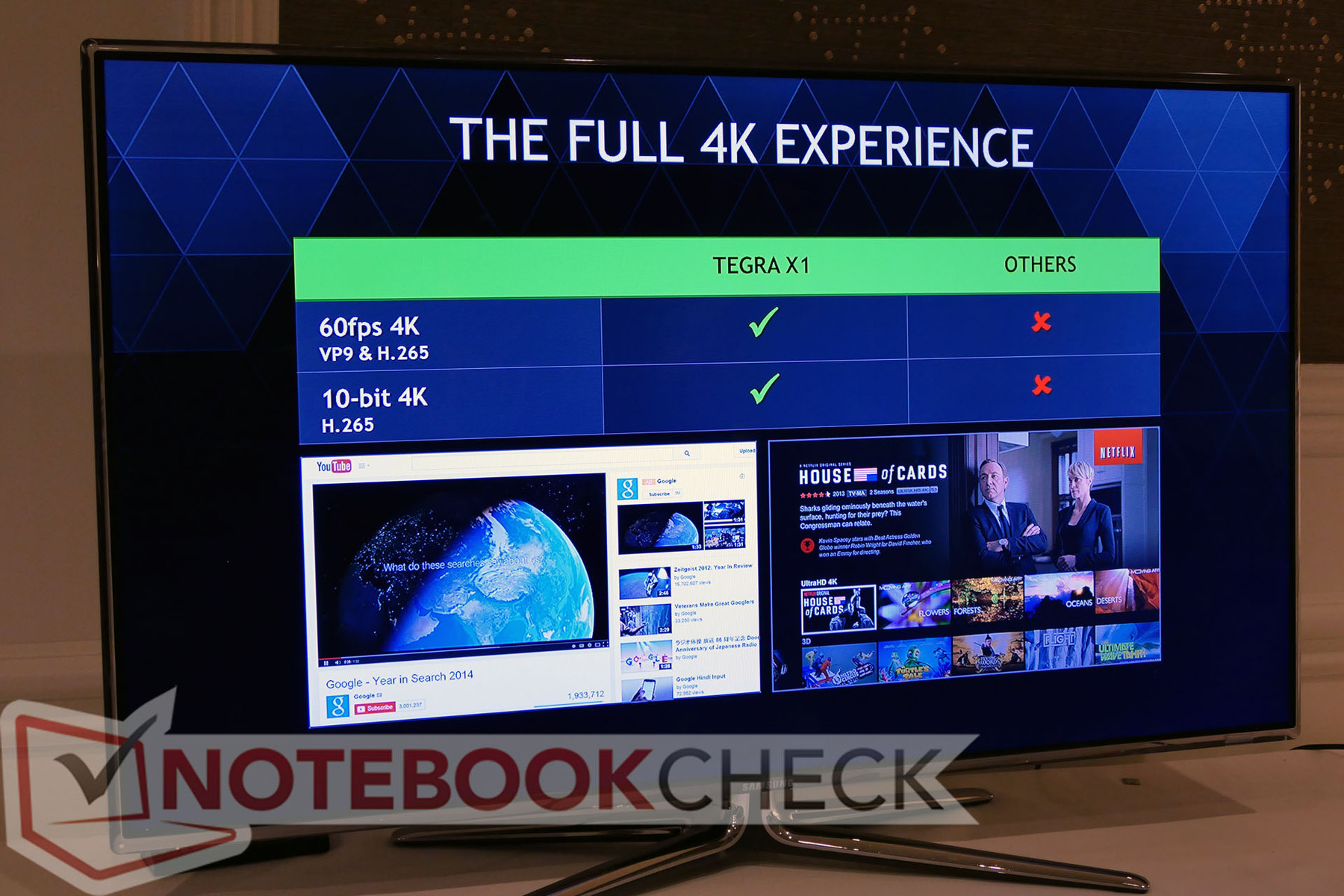

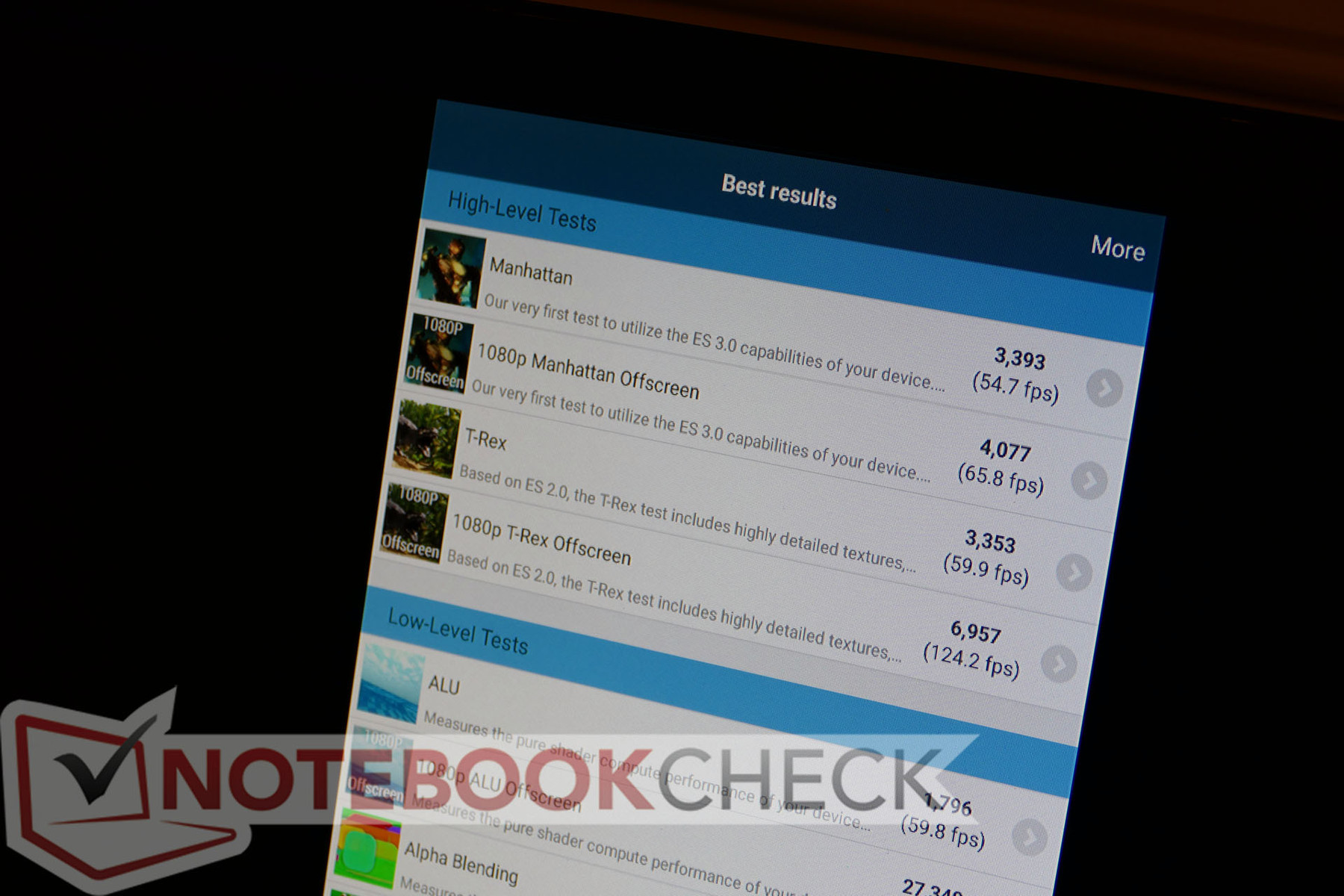

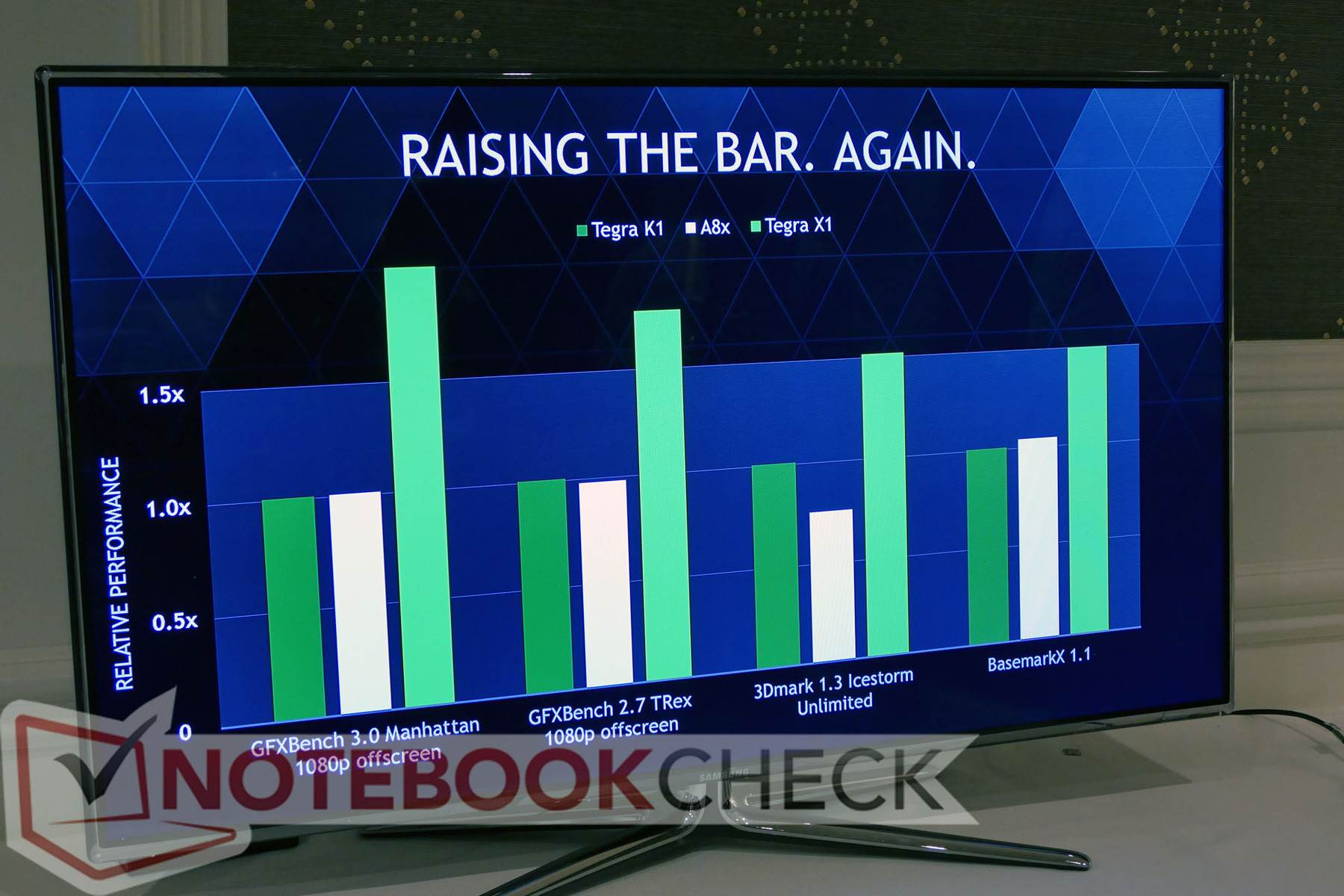

Als Key-Feature nennt Nvidia 4K Video Encoding (H.265/VP9) bei 60 Bildern pro Sekunde. Wie potent der Chip ist visualisiert Nvidia mit einer Hand voll ersten Hersteller-Benchmarks: Während in BasemarkX 1.1 sowie im 3DMark 1.3 Icestorm Unlimited eine Steigerung zu Tegra K1 um rund 50% möglich wird, fällt der Leistungszuwachs in GFXBench 2.7 TRex1080p offscreen mit rund +75% und GFXBench 3.0 Manhattan mit plus rund 100% noch höher aus.

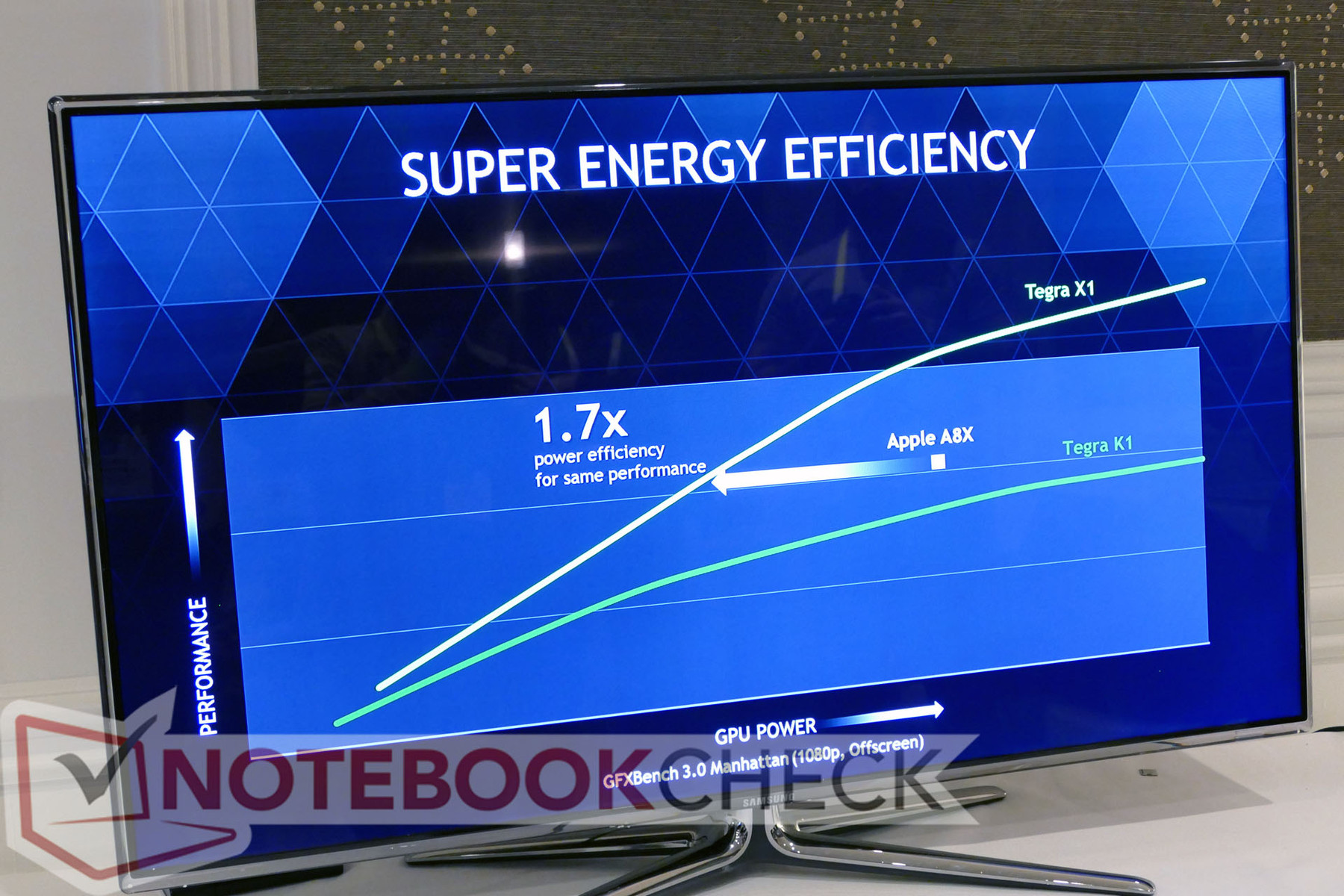

Seitens Energieverbrauch verweist Nvidia auf eine deutlich höhere Effizenz als etwa Apples A8X Chip oder aber dem Tegra K1.

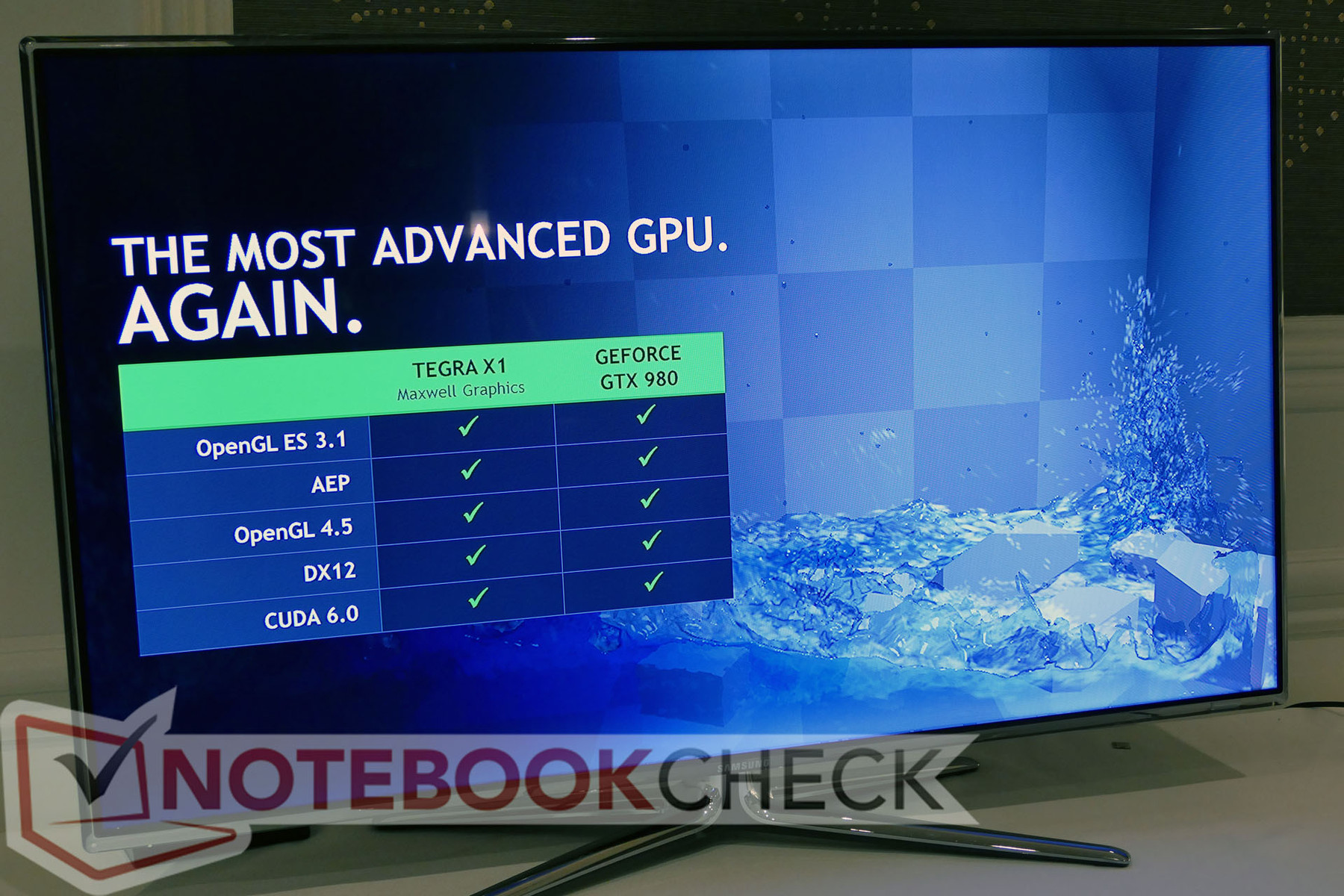

Die Maxwell-Grafikeinheit des Tegra X1 unterstützt vergleichbar der Geforce GTX 980 OpenGL ES 3.1, AEP, OpenGL 4.5, DX12 und CUDA 6.0.

Zufolge Nvidia ist der Chip bereits in Produktion, erste Endgeräte die den neuen Nvidia-Chip einsetzen können allerdings noch nicht genannt werden. Das primäre Einsatzgebiet für seinen Tegra X1 Chip sieht Nvidia allerdings im Automotive-Bereich.
