Meteor Lake: Intel zeigt zwei spannende Multi-Tile-Chips mit integrierter 3 nm GPU

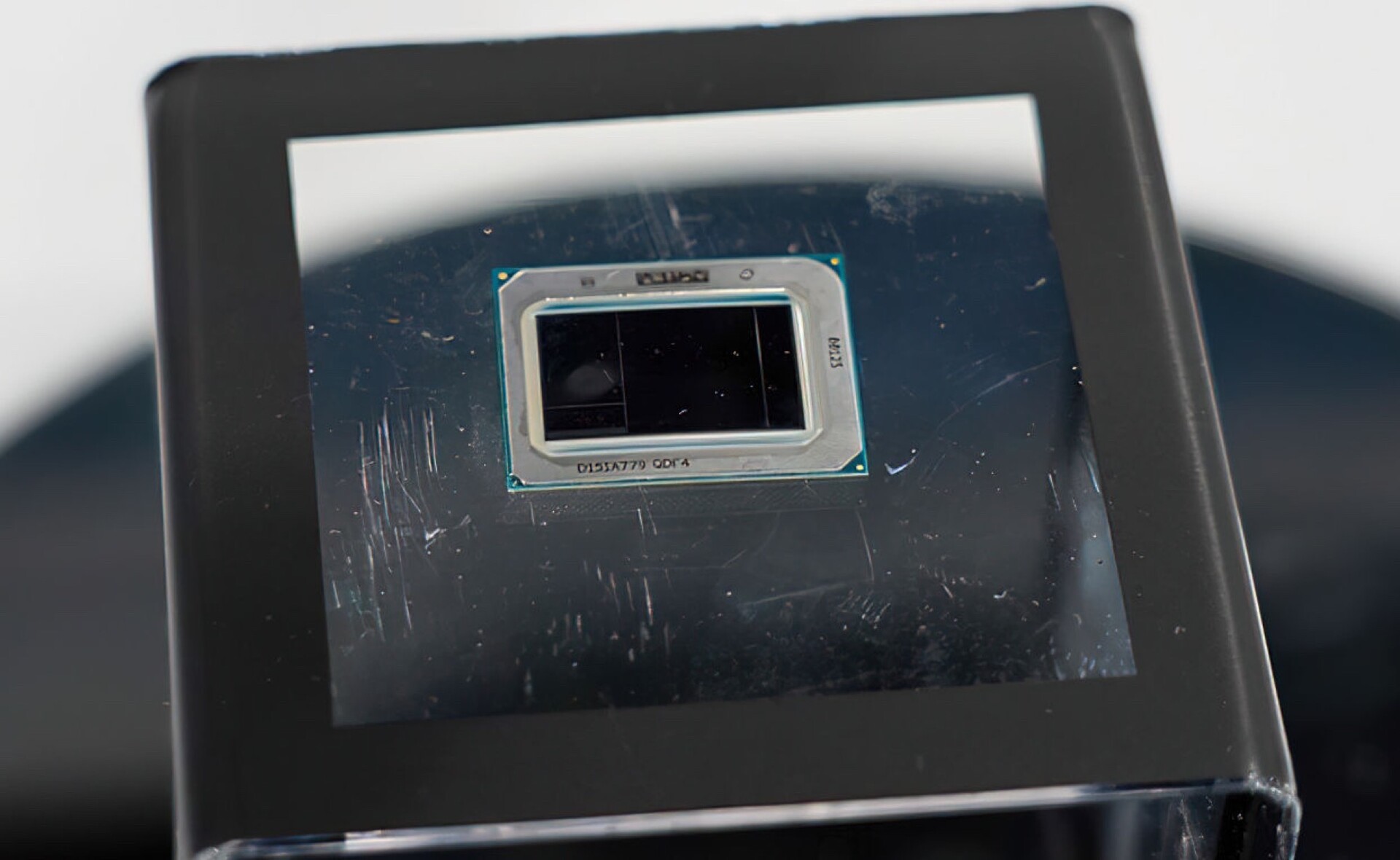

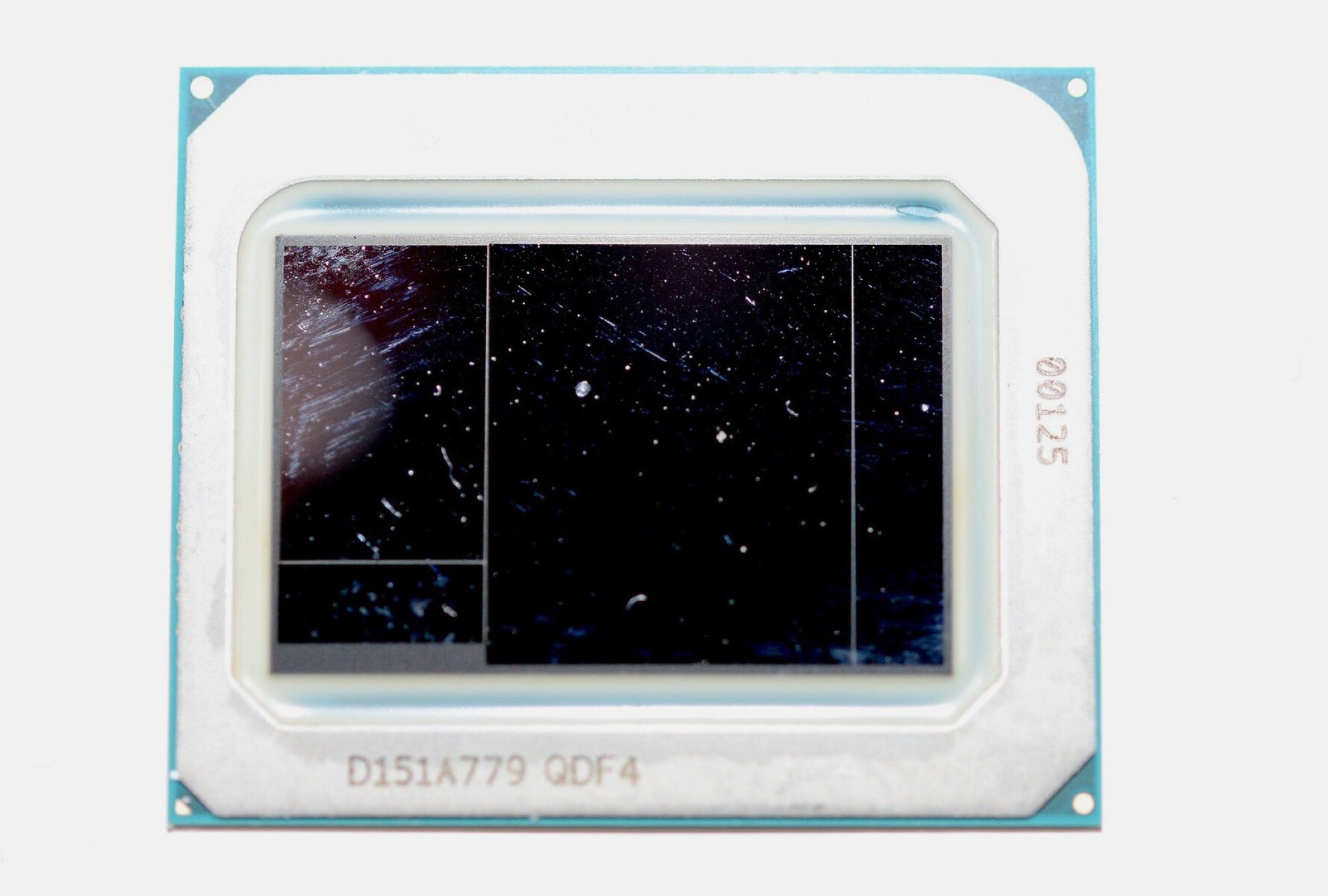

Mit Meteor Lake plant Intel im nächsten Jahr einen gewaltigen Schritt nach vorne, denn die Chips setzen auf eine brandneue Multi-Tile-Architektur. Wie das aussehen wird, zeigen die jüngsten Fotos, die PC.Watch geteilt hat. Diese zeigen zwei unterschiedliche Meteor Lake-Chips, die sich durch die Packaging-Größe unterscheiden, und die demnach für unterschiedliche Geräteklassen bestimmt sein dürften.

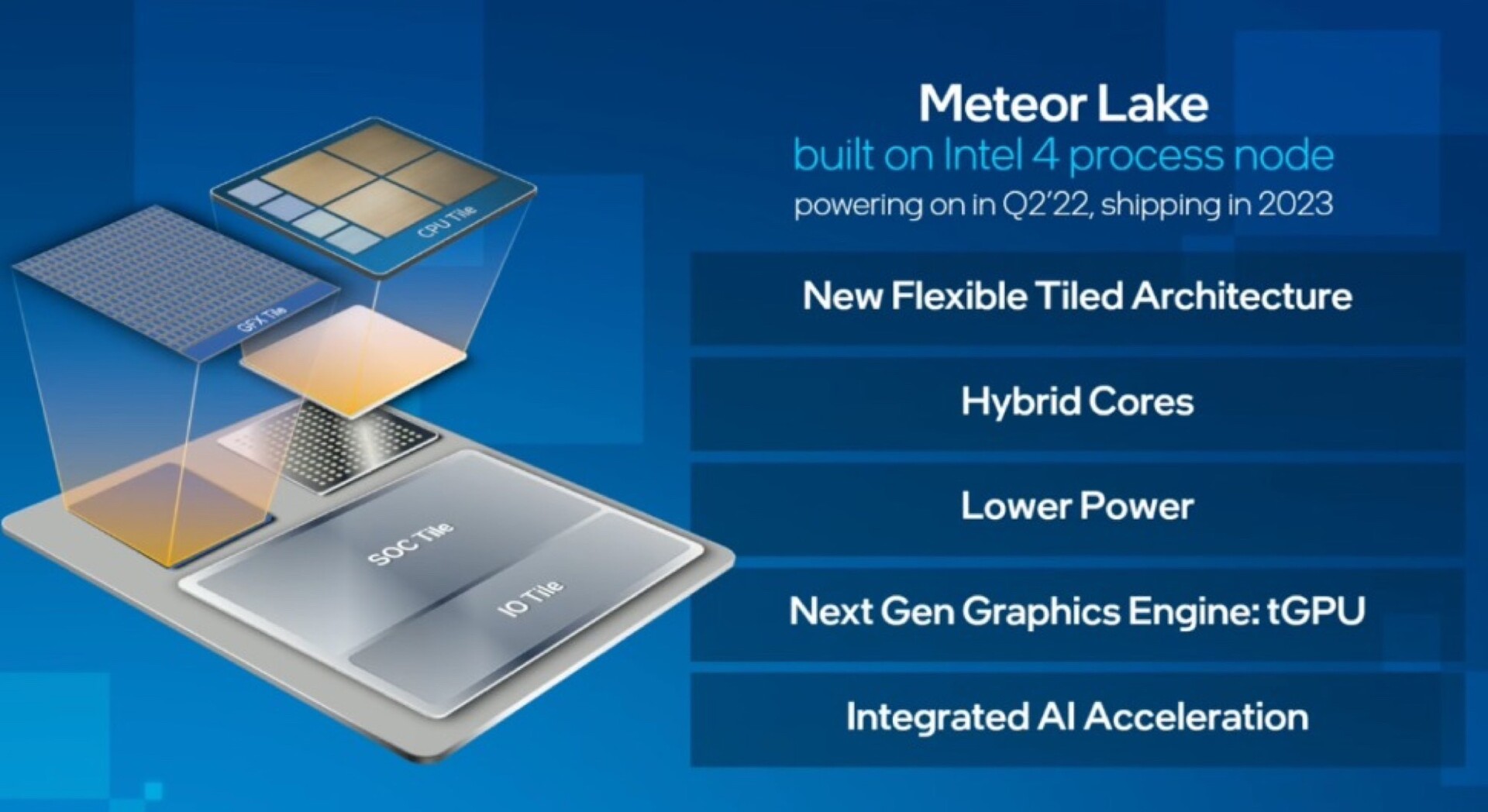

Intel hat zeitgleich bestätigt, welche Fertigungsverfahren zum Einsatz kommen, und damit die jüngsten Gerüchte zumindest teilweise dementiert, laut denen die Chips ausschließlich bei TSMC gefertigt werden sollten. Denn der CPU-Tile soll wie angekündigt im Intel 4-Verfahren hergestellt werden, das eine ähnliche Transistordichte erreicht wie TSMCs N4-Verfahren.
Wir erweitern unser Team und suchen News-Redakteure sowie Unterstützung für unsere Video-Produktion im Raum Hamburg.
Details
Der Rest des SoC wird dann aber doch beim Konkurrenten TSMC hergestellt, größtenteils mit einer Strukturbreite von 5 nm, die iGPU wird dagegen im N3-Verfahren (3 nm) hergestellt. Intel hat schon zuvor angegeben, dass dieser Grafikchip auf Basis der Xe-Architektur mit bis zu 192 Execution Units (EUs) dedizierten GPUs Konkurrenz machen wird.

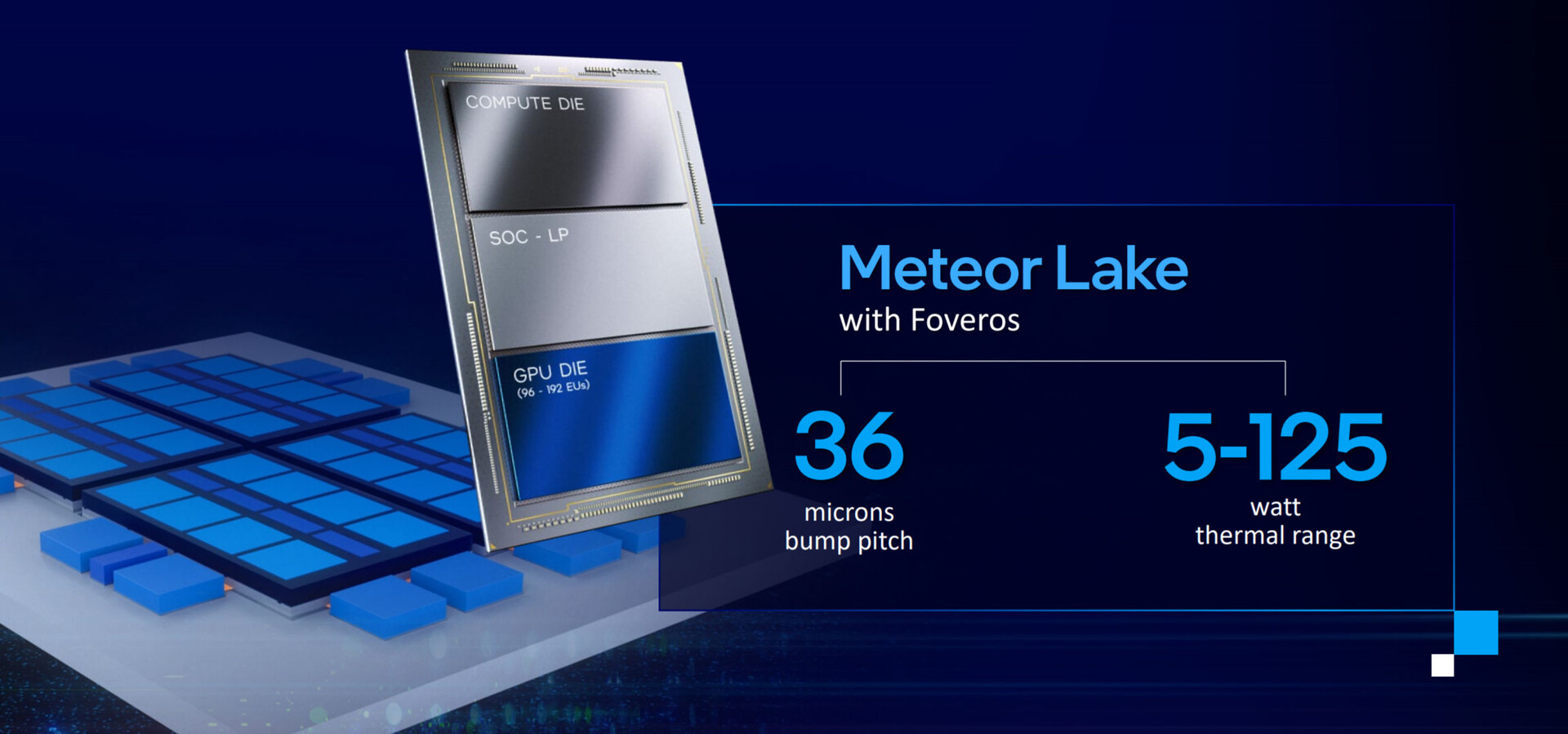

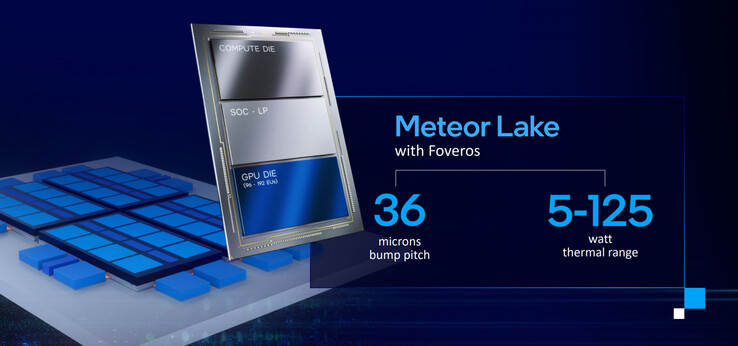

Zusammen mit den neuen Prozessorkernen, die unter den Codenamen Redwood Cove und Crestwood bekannt sind, soll Meteor Lake eine deutlich bessere Performance als Alder Lake oder auch Raptor Lake erreichen. Die Intel Core-Prozessoren der 14. Generation liegen nach wie vor im Zeitplan für einen Launch im nächsten Jahr. Intel wird Chips mit einer PBP von 5 Watt bis 125 Watt anbieten.
